压电L件的等效电路，压电传感器实际的等效电路，由于外力作用在压电元件上产生的电荷只有在无泄漏的情况下才能保存,即需要测量回路具有无限大的输入阻抗,而这实际上是不可能的,因此压电式传感器不能用于静态测量。

采用经验设计法时,在具体设计过程中常用的两种做法是:一是根据生产机械工艺要求与工艺过程,将现已成型的典型环节组合起来,并加以补充修改,综合成所需的控制电路;二是在没有成型典型环节运用的情况下,按照生产机械工艺要求逐步设计,采取边分析边画图的方法。

根据压电式传感器的工作原理及等效电路,它的输出可以是电荷信号也可以是电压信号,因此与之相配的前置放大器也有电荷前置放大器和电压前置放大器两种形式。

由于电压前置放大器的输出电压与电缆电容有关,故目前多采用电荷放大器。

电荷放大器实际上是一个具有反馈电容CI的高增益运算放大器电路。当放大器开环增益人和输人电阻、反馈电阻相当大时,放大器的输出电压r。正比于输人电荷ε。

测量电路 压电式传感器的输出信号非常微弱,一般需将电信号放大后才能检测出来,但因传感器的内阻抗极高,因此需要与高输入阻抗的前置放大器配合,然后采用一般的放大、检波、显示、记录电路。

电荷放大器等效电路，由此可见,电荷放大器的输出电压仅与输人电荷量和反馈电容有关。

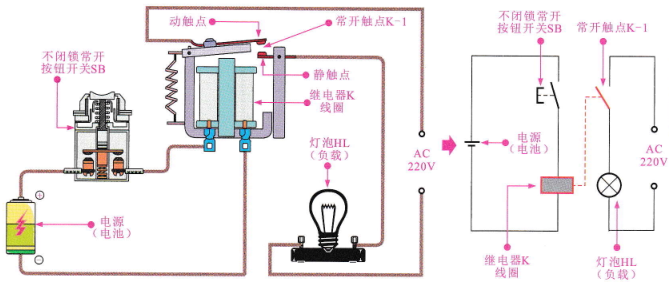

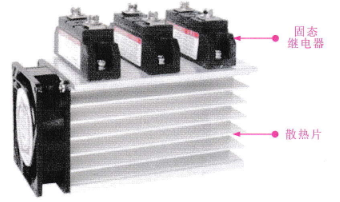

较复杂电气控制电路图的绘制，在继电一接触器控制系统的设计中,生产机械电力拖动方案及电动机容量确定以后,在明确控制系统设计要求基础上,就可以进行电气控制电路的设计。

电气控制电路的设计方法有经验设计法与逻辑设计法。

经验设计法是根据生产机械对电气的控制要求,先设计出各个独立的控制电路,然后根据生产机械的工艺要求决定各部分电路的联锁或联系,在满足生产机械控制要求的前提下,反复斟酌,努力获得最佳方案。
