发器电源,触发器停止输出脉冲,晶间管截止,主电路断电,达到过载保护的目的。

故障分析,无直流电压输出,平衡电抗器的中心抽头断开.

没有按复位按钮SB,二极管Ⅴ4断开,晶闸管的触发器无-12V电源,没有触发脉冲输出,晶闸管不能导通。

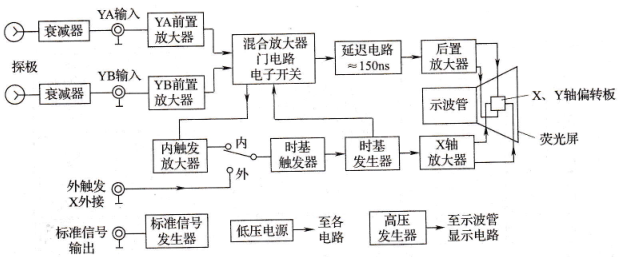

-12V触发器电源板损坏。用示波器测试该电路板各点的波形,找出故障点并修复。

快速熔断器熔断,电路中有短路故障,整流电路中有整流二极管击穿短路。

过载保护电路不起作用。发生过载时,保护装置不动作,只熔断快速熔断器的熔体。检查过载保护电路,从信号输人、整流、稳压管、双稳态电路到V4管逐一检查。

三只灯泡的亮度不一样,有一只灯泡比其他两只亮灯较亮的那相的晶间管有短路故障。用万用表检查晶闸管,找出短路的晶闸管。

三只灯泡亮度不一样,有一只灯泡比其他两只暗,较暗的一相有晶间管开路。用示波器测试晶闸管两端波形,找出开路的晶闸管。

灯较暗的一相晶间管的触发器有故障,无触发脉冲输出。用示波器检查触发电路的波形,查出故障并修复。

XKFM716数控仿形立式铣床基本原理:

数控仿形立式铣床的组成 该铣床由机床主机、数控系统、仿形控制系统、主轴及三个方向进给伺服系统组成c主轴采用无级变速的交流电动机与滑移齿轮相结合的变速方式。

X、Y、Z三个方向均采用直流伺服电机驱动的半闭环控制系统。仿形时由仿形仪的传感器输出信号到计算机中,控制Ⅹ、Y、Z三个方向的移动。

数控加工原理系统框图,将零件的加工程序通过MDI手动数据输人或纸带阅读机输人到计算机内存,计算机按照输人的程序指令和尺寸要求进行处理和运算(包括速度控制运算和位置插补运算)。
