主回路和控制回路的线号套管必须齐全,每一根导线的两端都必须套上编码套管。套管上的线号可用环乙酮与龙胆紫调和,这样不易褪色。

在遇到6和9或16和91这类倒顺能读数的号码时,必须做记号加以区别,以免造成线号混淆。

通电前的检查及通电试运行 安装完毕的控制线路板,必须经过认真检查后才能通电试运行,以防止错接、漏接造成不能实现控制功能或短路事故。检查内容有:

按电气原理图或电气接线图从电源端开始,逐段核对接线及接线端子处线号。

通电试运行:为保证人身安全,在通电试运行时,应认真执行安全操作规程有关规定,一人监护,一人操作。

试运行前应检查与通电试运行有关的电气设各是否有不安全的因素存在,查出后应立即整改,方能试运转。通电试运行的顺序如下:

空载试运行。接通三相电源,合上电源开关,用验电笔检查熔断器出线端,氖管亮电源接通。

按动操作按钮,观察接触器动作情况是否正常,并符合线路功能要求;观察电气元件动作是否灵活,有无卡阻及噪声过大等现象,有无异味。检查负载接线端子三相电源是否正常。经反复几次操作,均正常后方可进行带负载试运行。

当电动机平稳运行时,用钳形电流表测量三相电流是否平衡。通电试运行完毕,待电动机停转,断开电源。先拆除三相电源线,再拆除电动机线,完成通电试运行。

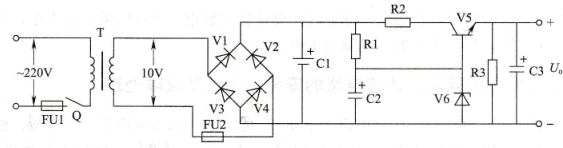

电气接线图中各个电气元件的图形符号及文字符号必须与原理图完全一致,并应符合国家标准。每一个电气元件的所有部件应画在一起,并用虚线框起来。

关于导线编号的标示,首先应在电气原理图上编写线号,再编写电气接线图线号。电气接线图的线号和实际安装的线号应与电气原理图编写的线号一致。
