控制电路分析，控制电路的电源由控制变压器TC二次侧输出t10Ⅴ电压提供。

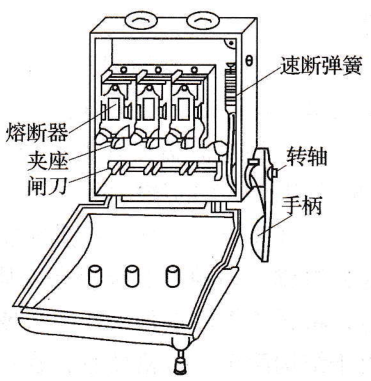

在正常工作时,位置开关SQ1的常开触头闭合。打开床头V形带的外罩后,SQ1断开,切断控制电路电源,以确保人身安全。钥匙开关SB和位置开关SQ2在正常工作时是断开的,QF线圈不通电,断路器Q不能合间。打开配电盘壁龛门时,SQ2闭合,QF线圈得电,断路器QF自动断开。

当需要打开配电盘壁龛门进行带电检修时,将SQ2开关的传动杆拉出,断路器QF仍可合上。关上壁龛门后,SQ2复原恢复保护作用。

常用光源白炽灯由钨制成的灯丝成螺旋状置于抽成真空后充以少量惰性气体的灯泡内,通电后,灯丝发热至白炽化而发光,称为白炽灯,其发光效率低,寿命不长。灯丝出线端的构造有插口式和螺口式两种,对于螺口式灯座在接线时必须把接于螺纹圈的接线柱接在电源中性线上。

白炽灯照明线路有单联开关控制线路和双联开关控制线路两种。单联开关控制线路用一只单联开关控制一盏白炽灯的工作;双联开关控制线路用两只双联开关控制一盏白炽灯的工作。

单联开关控制一盏白炽灯电路，双联开关控制一盏白炽灯电路。

电感镇流器日光灯线路，电感镇流器日光灯线路，开关s闭合后,220Ⅴ电压加在启辉器中氖泡的动、静触头上,使其间的气体击穿而产生辉光放电,所产生的热量使双金属片膨胀,导致触头闭合。

此时有电流流过日光灯灯丝,使灯丝发热,待温度到850~900℃时,便可发射电子。触头闭合后,辉光放电停止,双金属片温度下降而复位,使动、静触头打开。

触头打开瞬间,镇流器两端产生相当高的自感电动势与电源电压一起加在灯丝两端,使灯丝发射出的电子击穿灯丝间的间隙。电子在灯管内运行途中撞击管内游离状的汞分子而引起汞蒸气弧光放电,弧光放电发射出的紫外线射到灯管内壁上的荧光粉而发出可见光。
