电阻器的混联电路是由电阻器的串联与并联混联在一起形成的。

在分析混联电阻器的电路时,可以先把并联电路中的所有电阻器等效成―个电阻器,然后用等效电阻与另一电阻进行串联分析。

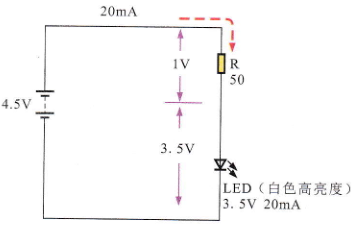

电阻器应用电路分析,限流保护电阻电路分析为一组常见的发光二极管限流保护电阻电路。

VD是一个发光二极管,该二极管随着电流强度增大而增亮,但如果流经二极管的电流太大将烧毁二极管。

为了保护二极管的安全,我们需要在电路中串联一个电阻器R,通过改变电阻器的阻值可以起到限流保护的作用。

例如,可调光照明灯的电路,为了控制灯泡的亮度,在电路中接一个限流电阻器,通过改变电阻器的阻值来调节电流的大小,进而调节灯泡的亮度.

电阻器阻值变小故障的处理方法,将指针万用表调至欧姆挡,并调零,将两表笔分别与电阻器的两引脚相接(没有极性限制),这类故障比较常见,一般都采用更换新的电阻器的方法,可以彻底消除故障。

熔断电阻器的检测方法 可以通过观察外观和测量阻值来判断好坏。

观察外观将指针万用表的挡位调到R×1挡,并调零。

两表笔分别与熔断电阻的两引脚相接,熔断电阻器的检测方法,测量阻值贴片电阻器标称阻值的测量.

贴片式排电阻器的检测方法,如果是8引脚的排电阻,则内部包含4个电阻器,如果是10引脚的排电阻,可能内部包含10个电阻器,所以在检测贴片电阻器时需注意其内部结构。贴片式排电阻器的检测方法。
