由于五色环增加了一个有效位,因此,其表示阻值的方式与四色环有所不同,同样以上述lkΩ电阻为例,五色环表示方式为:棕、黑、黑、棕、棕。

由于电阻本身不区分极性,但色环标识具有唯一性,因此关于色环电阻的读数方向也是唯一的,也就是说拿到手里的电阻,其色环应该从左往右读,还是从右往左读,就需要事先明确从,对于四色环电阻,金、银颜色仅用于表示误差,那么金或银色环所在的位置显然应该在结尾,也就是在右边,那么四色环电阻的读数方向也就能确定了。

除此之外.第工道色环与第四道色环之间的间距,要比前儿道色环的间距大一些,这些都可以为确定读数方向提供依据。

四色环电阻目前普遍使用浅土黄色作为底色,在其上面印制色环,各颜色的色差明显,因此识别起来比较容易,稍加练习,很快就能熟练记住各个常用电阻的色环。

时间长了,就能做到拿起电阻看一眼,就能知道其阻值.

但对于五色环电阻的识别,可能会存在一定的歧义。市面上常见的小功率五色环电阻,常用“棕”色环来表示误差±1%。

这样,对于阻值的第―个有效位为“l”的电阻,其色环两端均为棕色,这样从哪边开始渎就是个问题c还以前面的1kΩ电阻为例,正确的读法是“棕、黑、黑、棕、棕”,但反过来读就变成“棕、棕、黑、黑、棕”,其阻值就被渎成110Ω,即0.11kΩ,从而导致读数错误。

虽然第四道色环与第五道色环之间的问距要大于前几道色环的间距,但对于1/4W、1/8W、l/16W等小功率、小体积的电阻来说,密集地印制了五道色环,导致这样的区别非常不明显,很难做出直观的判断。

只有那些常年销售电阻的商家才能一眼分辨出阻值,普通用户确实很难准确分辨。

对于这种情况,我们建议最好的方法还是用万用表电阻挡实测一下,很方便,也不用担心读错色环,导致阻值读数错误。

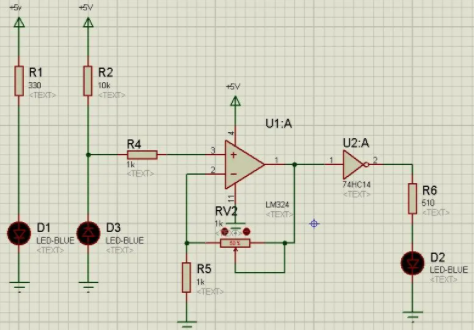

为了尽量减少规格,便于采购,降低成本,增加通用性,本书中的实验共选取了四色环共13种阻值的电阻,具体阻值、色环及外观。
