VT1-VT4依次组成多级放大和整形电路G光敏电阻RG和可调电阻RP组成分压电路,调整RP的阻值可以根据光线亮度情况,设置VT1的导通点。

当光线亮度较高时,VT1的基极电压升高,当达到0.7V以上电压时,VT1导通,它的发射极和VT2的基极均变为低电平,VT2也导通,VT2的发射极和VT3的基极均呈现高电平,VT3导通,VT3的集电极变为低电平,则VT4的基极也变为低电平,VT4导通,它的集电极呈现高电平,该高电平―方而通过R6点亮LED,一方面接在音乐IC的第6脚触发端,音乐IC驱动扬声器演奏乐曲。

由以上分析可以看出,当光线强度较高时,VT1-VT4依次导通,并最终触发音乐IC。

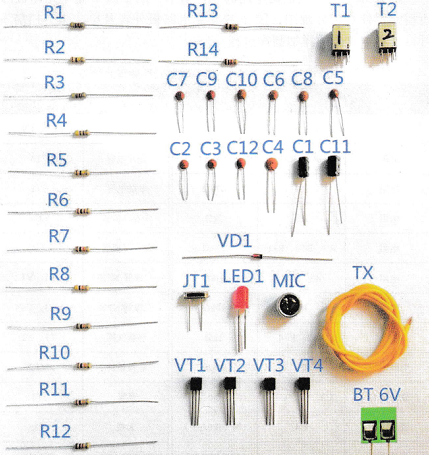

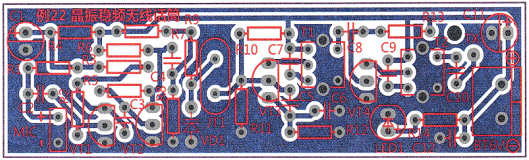

光控音乐播放器电路元件清单,是电路印板图,是所需元器件实物外观图,电路板外观及尺寸图.扫描黄色.

这是一个由两组多谐振荡器组成的发光音响电路。

VT1、VT2、C1、C2等组成第一级多谐振荡器,其振荡过程与例1的电路相似,所不同之处在于这个电路的三极管采用的是PNP型,而例1电路所采用的是NPN型二极管,极性不同,但工作原理是一样的,这―级电路的作用一是驱动2只LED交替闪烁,二是利用VT2集电极输出的方波信号去控制第二级多谐振荡器,问断发声。

其它特点还有低功耗,全功率关断控制和2.7~5V的单电源工作,片上温度传感器分辨率达到0.3摄氏度。

28uA无负载时的静态电流和优化控制模式保证了全载电流范围内的高效率。

音乐IC是一款内置有“叮咚”音色的音响专用集成电路、其第7脚为控制端,该引脚为高电平时,将会输出“叮咚”声并直接驱动扬声器发声.VT1的基极平时处于悬空状态,VT1截止,VT2也同时截止。

在相对干燥环境下,电路工作会更可靠一些,是触摸叮咚门铃电路的元件清单,是电路印板图,是所需元器件实物外观图,是电路板外观及尺寸。扫描下页蓝色二维码可以观看本电路的详细制作过程。

接下来将4只三极管烊好,VT1、VT3为NPN型的9013三极管,VT2、VT4为PNP型的9012三极管。然后分别焊接可变电阻、LED和光敏电阻。光敏电阻的引脚适当留长一点,便于稍后进行的电路调试。
