固定电阻器通常简称为电阻,具有限制电流通过的功能,是电路中使用最为广泛的元件。

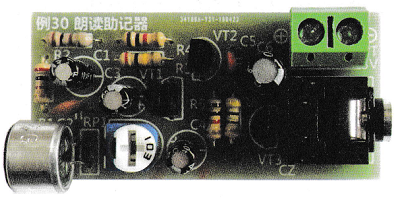

根据制造材料和结构的不同,电阻的种类很多,常见的有碳膜电阻、金属膜电阻、线绕电阻、水泥电阻、贴片电阻等,功率从1/16W(瓦)到几十瓦甚至更大功率都有,本书实验所采用的就是最常见的普通碳膜电阻,功率为1/4W的。

这是由于1/4W的电阻体积大小合适,色环易于识别,功率能够满足需要,且易于购买,价格低廉。

普通固定电阻器的电路图形符号。电阻有两个引脚,不区分正负极性,用大写字母R来表示,R后面的数字表示该电阻在电路中的编号,1kΩ表示该电阻的阻值。

时问长了,就能做到拿起电阻看一眼,就能知道其阻值.

但对于五色环电阻的识别,可能会存在一定的歧义。市面上常见的小功率五色环电阻,常用“棕”色环来表示误差±1%。

这样,对于阻值的第―个有效位为“l”的电阻,其色环两端均为棕色,这样从哪边开始渎就是个问题,还以前面的1kΩ电阻为例,正确的读法是“棕、黑、黑、棕、棕”,但反过来读就变成“棕、棕、黑、黑、棕”,其阻值就被渎成110Ω,即0.11kΩ,从而导致读数错误。

为了尽量减少规格,便于采购,降低成本,增加通用性,本书中的实验共选取了四色环共13种阻值的电阻,具体阻值、色环及外观.

在四色环电阻中,前两道色环表示有效位,第二道色环表示乘以10的Ⅳ次幂,第四道色环表示允许的误差范围,阻值的单位为欧姆(Ω)。

举例来说,某只电阻,其色环分别为“棕、黑、红、金”,那么对应上述表格中的数字来看,前三道色环就是“1、0、00”,连起来就是1000,单位Ω,表示为1000Ω,也就是1kΩ,其误差在±5%以内,也就是说这个电阻实际阻值在950~1050Ω之间。

除了四色环电阻,常用的还有五色环电阻,它在第二位有效值之后增加了第三位有效值,从而可以表示更高精度的电阻。是1/4W五色环电阻的实物外观图.
