电感器在电路中的标识通常分为两部分:一部分是电路图形符号,表示电感器的类型;一部分是字母+数字,表示该电感器在电路中的序号及主要参数。

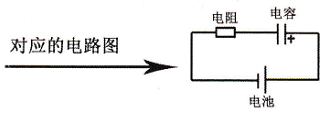

电路图形符号可以体现出电感器的基本类型,引线由电路图形符号两端伸出,与电路图中的电路线连通,文字标识常提供电感器的名称、序号及电感量、型号等参数信息。

电感器在典型电路中的电路图形符号和标识信息的识读，色环电感器因其外壳上的色环标识而得名,这些色环通过不同颜色标识电感器的参数信息。

电感器参数的色环和色码标注中,不同颜色的色环或色点均表示不同的参数。

不同颜色的色环或色点所表示参数的含义，在电子产品电路板中,识读色环电感器参数时,可根据不同颜色的不同含义识读。

色环电感器的识读示例，色环电感器上标识的色环颜色依次为“棕蓝金银”。

其中,第1条色环“棕色”表示第1位有效数字为“1”;第2条色环“蓝色”表示第2位有效数字为“6”;第3条色环“金色”表示倍乘数为10^1;第4条色环“银色”表示允许偏差为±10%。因此,该电感器的电感量为16×10^1uⅡ±lO%=1.6uH±lO%(识读电感器的电感量时,在未明确标注电感量的单位时,默认为uH)。

焊好全部元器件,仔细检查无误后,即可按照电源接线座两侧标注的极性,接上2节5号电池盒引线,装好电池后就能看到18只LED循环闪烁的效果了。

装好的电路板成品效果焊装12只LED。对照印板字符,LED外圆有一段直线的一端是负极。

新的LED短引脚的一极也表示为负极。每只LED焊接时可先焊好一个引脚,检查好高度是否合适、是否垂直于印板,不合适可及时修正。位置合适后再焊接另外一个引脚。

建议先焊LED1~LED4,再焊LED5~LED8,最后焊LED9~LED2,这样可以均匀分布焊接,有助于元件整齐美观。最后将电源接线座焊好。
