门除有特殊要求外,一般可采用铁门,门的宽度和高度应根据安装设各的情况而定;一般宽为1.5m,高为2.5~2.8m,门应向外开。较短(不超过7m)的配电室,允许有一个出口,超过7m时不得少于两个出口。

顶板高度按设计要求,一般不低于4.5-5m。水泥地面不起砂,墙壁抹灰刷白。

进出风百叶窗的内侧要求有网孔不大于10mm×10mm的金属网。基础下的进风口不安百叶窗,但网孔外要安装直铁条,防止网格外的机械损伤。直铁条间距100mm,直径10mm。

室内不应有与电器无关的管道通过,有关电缆通过要采取防小动物进人的措施。变压器地基上的轨梁安装,要按不同变压器的轨矩固定,基础轨距和变压器轨距应相吻合。

对于有些大型电力变压器,由于运输等其他条件的限制,其本体附件如油枕、绝缘套管、分接头开关操作机构、防爆装置、净油器等都应拆下来分别运输。这类变压器在整体安装就较复杂一些。

中小型配电变压器是整体组装好后运输,安装工作就较前者简单。它主要包括基础施工、变压器的吊装、变压器高低压接线、接地线的连接等,主要叙述中小型配电变压器的整体安装。

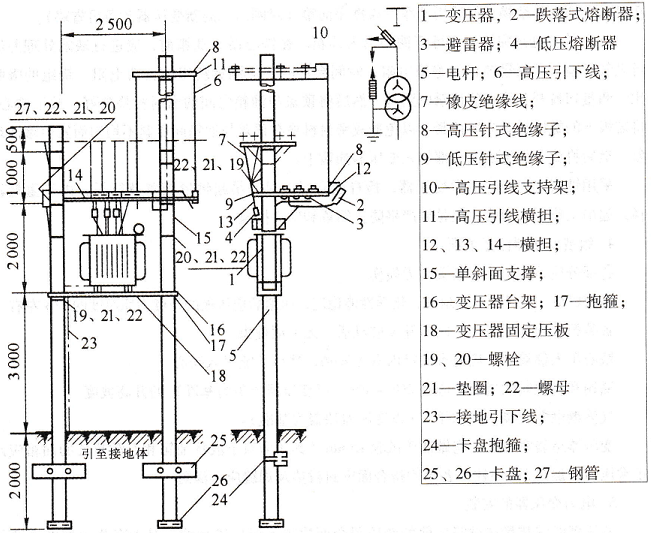

户外电力变压器的杆上安装电力变压器在杆上安装的形式及安装尺寸。装机容量为10-180kⅤA。

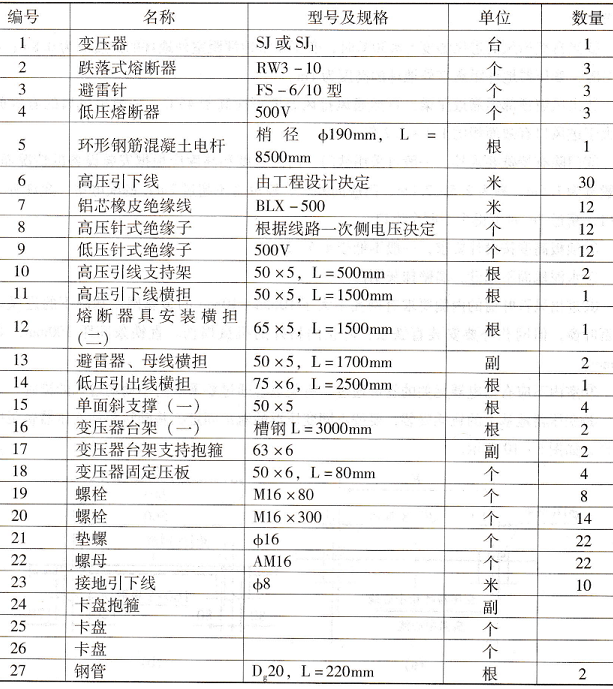

电力变压器安装在杆上的设各材料,安装要求如下:

接地线的杆上水平敷设部分,可采用绞线。

变压器室的安全距离。其中无括号的尺寸适用于容量小于320kVA的变压器,有括号的尺寸适用于容量大于320kⅤA的变压器。可以看出,电压级别越高的变压器,安全距离出就越大。

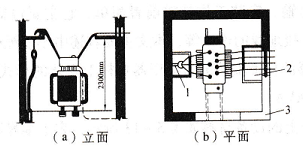

对于变压器室,变压器有宽面推进和窄面推进两种。
