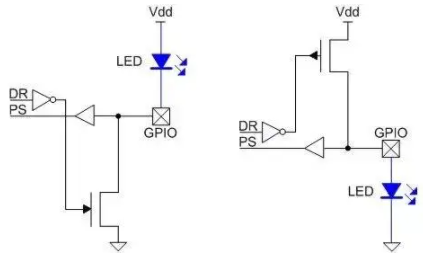

I/O电流主要是地址/数据总线、RD、WR和ALE信号消耗的电流，在器件电流中占的比例较小，其数值有以下经验公式：

II/O=IREAD·（0.8）+IWRITE·（0.2）+ICONTROL

IREAD、IWRITE分别是读写状态的I/O电流；ICONTROL是控制信号RD、WR、ALE的电流。以写状态I/O电流为例：

IWRITE=（V·C·f）·(1/n)·(X+Y)

式中：V=Vcc；C是每个引脚的负载电容和电路板的线路电容，大约2pF/in(in为英寸)；f是CPU工作频率；n=24，每个总线周期所花费的机器周期数；X是寻址阶段变化的引脚数；Y是传输数据阶段变化引脚数。

V＋和V－引脚电压是否足够高（分别超过＋8V和-8V）。若电压较低，则可能ADM202芯片已损坏。

R1IN脚是否存在±12V的脉冲信号。若存在，则说明PC机方面通信发送信号正常。

R1OUT脚是否存在＋5V信号。若存在，则说明ADM202接收PC机信号工作正常。

T1IN脚是否存在＋5V信号。若存在，则说明ADμC812对PC机的通信产生响应；否则是ADμC812通信存在问题，说明ADμC812工作不正常。

T1OUT脚是否存在±12V的脉冲信号。若存在，但ADμC812还无法进入在线调试状态，则说明DB9与PC机之间的串行接口电缆有问题。

影响铂电阻两端电压检测精度的因素有两种：一个是电源电压的波动，另一个是外加电阻的精度和温度稳定性。从仪表使用情况来看，仪表的供电电池的电压随时间推移逐渐减小，如果没有相应的补偿方法，铂电阻的温度检测精度是无法保证的，因此本文提出如下补偿方法。

MSP430P325有4个恒流源输出A/D转换通道（可以切换的），在另一个通道接一个与外加电阻RSET相同阻值的电阻，每次A/D转换时进行电阻电压降低补偿。
