当三极管在截止时,集电极电流为0,相当于开关“断开”;而在饱和时,由于饱和压降很小,相当于开关的“接通”。因此,三极管广泛用作开关器件.主要是用在数字电路中。

需要一定时间,尽管用时很短。在维修代换管子时一定要注意管子的耳关参数,如行输出电路中的行输出管对管子的开关时间要求就要高一些。为了加速三极管的开关速度,常在开关电路中的RI上并接一个电容C1,这个电容称为加速电容,如电容C1。

场效应管有比普通三极管更好的特性,被大量用在数字电路中:这里不再举例。

新的FT4233HP高速USB串行/FIFO评估板将使工程师能够更快地开始实施USB电源传输安排。这可能是为了将此功能改造成已经在运行的遗留设计，或者与他们正在原型化的新设备相关。电路板的尺寸为138.5毫米x77毫米，其中包含一对C型电源传输端口。这些端口中的第一个端口能够覆盖接收器(接收电源)和供给(提供电源)角色。第二个端口仅用作接收器。

这两个端口都能够支持5V、9V、12V、15V和20V电源传输对象(PDO)配置文件-如USB电源传输规范3.0版所定义。这些配置文件可以通过连接外部EEPROM存储器来配置，并通过LED来指示正在使用哪个PDO配置文件。

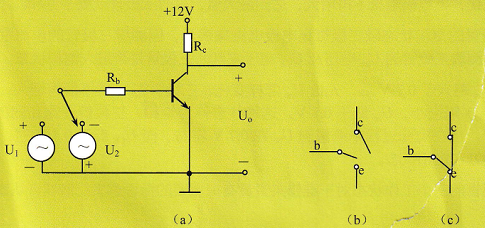

为三极管构成的开关电路原理图:

当三极管接通yl信号时,σl为上负下正,在输入电路中,三极管因b-c结反偏而截止,三极管处于截止,此时ib=0,ic=0,uce=u0=lc。三极管的三个电极间相当于开路,等效手图(b)。

当三极管输入正极性信号u2时,三极管处于饱和状态,流过三极管的基极电流不小于基极临界饱和基极电流,集电极电流不随ib变化;uce一股低于0.1V。c、e二极近似短路。等效于图(c),可见三极管相当于一个由基极电流控制的无触点开关。

截止时相当于断开,饱和时相当于闭合。当三极管用作开关来使用时,三极管从截止至ir饱和的过程.
