在电路中集成运算放大器常用字母“U”表示,常用的电路图形符号:集成运算放大器的电路图形符号用以实现基本逻辑运算和复合逻辑运算的单元电路称为门电路。

RS同步触发器的工作状态不仅要由R、S端的信号来决定,同时还接有CP端用来调整触发器节拍翻转。

只有在CP端上出现时钟脉冲时,触发器的状态才能变化。具有时钟脉冲控制的触发器状态的改变与时钟脉冲同步,所以称为同步触发器。

通过观察可知,施密特触发器内部逻辑符号和“与非”门的逻辑符号有些不同,多了一个特殊的标记,那是对施密特触发器电压滞后特性的一个标明,常用它这个特性对脉冲波进行整形,使波形的上升沿或下降沿变得陡直;还可以用它来作电压幅度鉴别。在数字电路中,它也是很常用的器件。

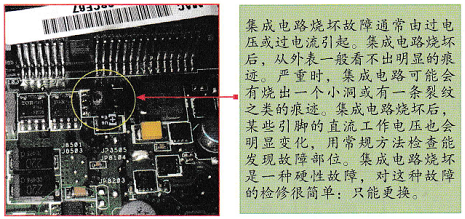

集成电路内部局部电路损坏故障诊断方法,在维修集成电路时,除了―些通用的维修方法,对于不同功能的集成电路,根据其特点会有不同的检测方法,掌握了它们可以快速高效地处理集成电路常见的故障.

电压检测法检测集成电路的方法是指通过万用表的直流电压挡,来测量电路中相关针脚的工作电压,根据检测结果和标准电压值作比较来判断集成电路是否正常的检测方法。

主板电路中集成稳压器的检测方法(续),检测结论:如果输入端电压正常,输出端电压不正常,则稳压器或稳压器周围的元器件可能有问题。接着检查稳压器周围的元器件,如果周边元器件正常,则稳压器有问题,需更换稳压器。

用万用表直流电压挡的“10”挡,测量集成运算放大器的输出端与负电源端之间的电压值,在静态时电压值会相对较高.数字集成电路的检测方法

选用数字万用表的二极管挡,分别测量集成电路各引脚对地的正、反向电阻值,并测出已知正常的数字集成电路的各引脚对地间的正、反向电阻,与之进行比较。
