变压器的检测方法,通过观察外貌和触摸来检测变压器  通过观察外貌来检测变压器的方法。

检查变压器外表是否有破损,观察线圈引线是否断裂,脱焊,绝缘材料是否有烧焦痕迹,铁心紧固螺杆是否有松动,硅钢片有无锈蚀,绕组线圈是否有外露等。如果有这些现象,说明变压器有故障.

通过测量绝缘性检测变压器,变压器的绝缘性测试是判断变压器好坏的一种好方法。通过测量绝缘性检测变压器的方法。

在高频段和低频段,由于初级绕组的电感、漏电等会造成变压器传输信号的能力下降,使频率响应变差。

温升是指变压器通电后,当其工作温度上升到稳定值时,高出环境温度部分的数值。温升越小,变压器的使用就越安全。

电压调整率=(空载电压一负载电压)/空载电压,变压器的效率在额定功率时,变压器的输出功率和输入功率的比值叫作变压器的效率,即N==P2/P1

式中:N为变压器的效率;Pl为输入功率;P2为输出功率。

频率响应,用来衡量变压器传输不同频率信号的能力。

该参数一般针对有功率输出要求的变压器,如电源变压器,此时要求变压器的温升越小越好。

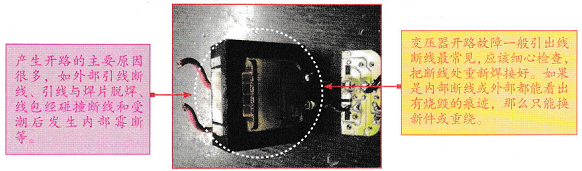

变压器开路故障诊断,无论是初级线圈还是次级线圈开路,变压器次级线圈都会无电压输出。变压器开路时无输出电压,初级线因输入电流很小或无输入电流,变压器开路故障诊断方法。

首先将打印机电路板的电源断开,然后对电源变压器进行观察,看待测变压器是否损坏,有无烧焦、有无虚焊等情况。

观察表盘,测得当前变压器的阻值为“0.5”。

用同样的方法测量初级绕组的其他两组初级绕组,测量值分别为“1”和“⒈5”。

小结:由于初级绕组中的3个绕组的电阻值为一定值,因此可以判断此变压器的初级绕组正常。

用同样的方法测量次级绕组中的3组绕组,测量的值分别为“0,5”  “1”  “0.8”.

小结:由于次级绕组中的3个绕组的电阻值为一定值,因此可以判断此变压器的次级绕组正常。
