变压器(Transformer)是利用电磁感应的原理来改变交流电压的装置,它可以把一种电压的交流电能转换成相同频率的另一种电压的交流电,变压器主要由初级线圈、次级线圈和铁心(磁心)组成。

生活中变压器无处不在,大到工业用电、生活用电等的电力设各,小到手机、各种家电、计算机等的供电电源都会用到变压器。

我们身边常见的变压器主要有电源变压器、音频变压器、升压变压器、电力变压器、高频变压器等。为电路中常见的变压器。

变压器的图形符号与分类,变压器图形符号与文字表示.

在电路中变压器常用字母“T” “TR”等表示,其图形符号。

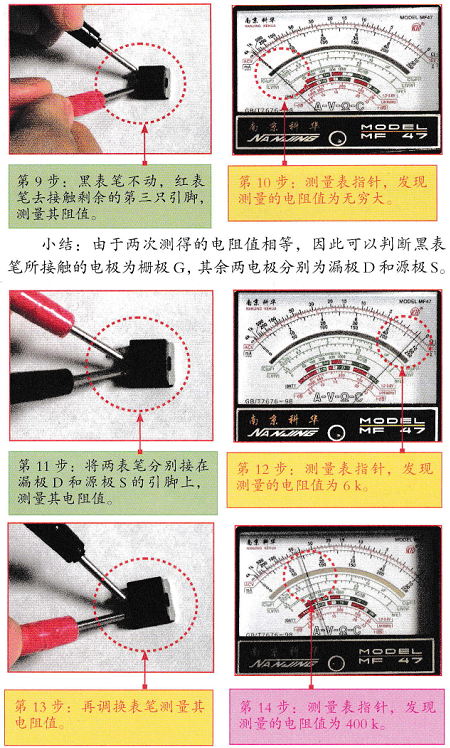

在两次测量中,电阻值较小的一次(一般为几千欧至十几千欧)测量中,黑表笔接的是源极S,红表笔接的是漏极D.

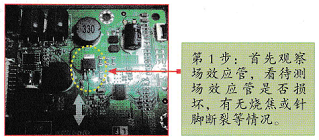

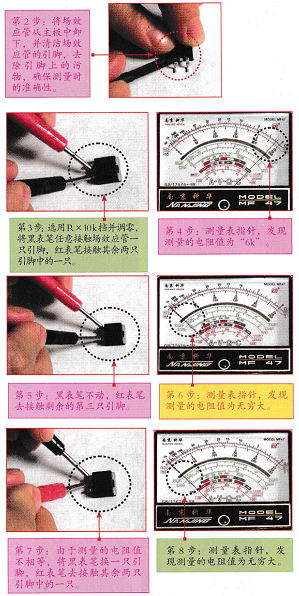

将场效应管的3只引脚短接放电。然后用两表笔分别接触场效应管三只引脚中的两只,测量三组数据。

判别原则:如果其中两组数据为l,另―组数据为300~800,说明场效应管正常;如果其中有一组数据为O,则场效应管被击穿。

小知识:电能在长途运输时,通常为了减少能量的损失,采用输送电压的方法,而不是直接将电流输送到用户。原因在于电流经过电阻时会产生热量而造成能量损失。

变压器的结构,通常情况下,变压器是由闭合的铁心及铜质漆包线制成的线圈构成。

根据用途的不同,需要不同的绕制工艺布来制作,绕组的多少及线圈的匝数决定着变压器的功能。

在使用中,有一个绕组与电源相连通,称为初级绕组,简称初级,初级绕组的匝数用Nl表示;与负载相连通的绕组称为次级绕组,简称次级,次级绕组的匝数用N2表示。初级、次级绕组套装在由铁心构成的同一闭合磁路中。为适应不同的需要,次级绕组可以由两个或多个构成。
