结构与工作原理，普通永磁直流电动机以永久磁铁作定子,以转子绕组作转子,在工作时除了要为旋转的转子绕组供电,还要及时改变电压极性,这些需用到电刷和换向器。

电刷和换向器长期摩擦,很容易出现接触不良、电火花和电磁干扰等问题。为了解决这些问题,无刷直流电动机采用永久磁铁作为转子,通电绕组作为定子,这样就不需要电刷和换向器了,不过无刷直流电动机工作时需要配套的驱动线路。

L1,Li绕组有电流通过产生磁场,该磁场与磁环转子磁场产生排斥和吸引,它们相互作用。

L2、I绕组有电流通过产生磁场,该磁场与磁环转子磁场产牛排斥和吸引.它们的相互作用,两磁场的相互作用力推动磁环转子继续旋转。

无刷直流电动机一般采用内转子结构,即转子处在定子的内侧。有些无刷直流电动机采用外转子形式,如电动车、摄录像机的无刷直流电动机常采用外转子结构。

驱动电路无刷直流电动机需要有相应的驱动电路才能工作。下面介绍几种常见的三相无刷直流电动机驱动电路。

星形连接三相半桥驱动电路,A、B、C二相定子绕组有一端共同连接,构成星形连接方式。

星形连接二相半桥驱动电路,电路下作过程说明如下。

位置检测器靠近磁环转子产生位置信号,经位置信号处理电路处理后输出H1、H2、H3的3个控制信号。

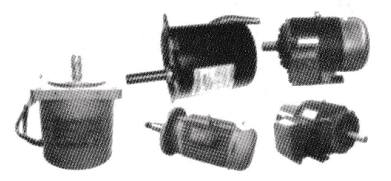

一些常见的开关磁阻电动机的实物外形,开关磁阻电动机结构与工作原理.

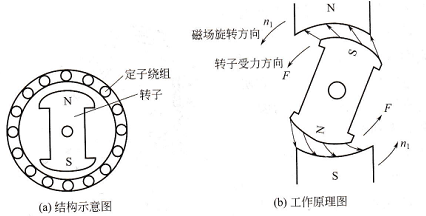

开关磁阻电动机的结构与工作原理和步进电动机的相似.都是遵循“磁阻最小原理”。―磁感线总是力图通过磁阻最小的路径。开关磁阻电动机的典型结构.

驱动电路为了让开关磁阻电动机能正常工作,需要为它配各相应的驱动电路。开关磁阻电动机的驱动电路结构。

开关磁阻电动机内部的位置检测器发送位置信号给控制电路.让控制电路产生符合要求的控制脉冲信号.控制脉冲加到功率变换器,控制变换器中相应的电子开关(一般为半导体管)导通和截止,接通和切断电动机相应定子绕组的电源,在定子绕组磁场作用下,电动机连续运转起来。
