与高、低压电网的连接方式,在使用电力变压器时,其高压侧绕组要与高压电网连接,低压侧绕组则与低压电网连接.这样才能将高压降低成低压供给用户,电力变压器与高、低压电网的连接方式有多种,是两种较常见的连接方式。

一般将它们放置在装有变压器油的绝缘油箱内(变压器油具有良好的绝缘性),高、低压绕组引出线均通过绝缘性能好的瓷套管引出,另外,电力变压器还有各种散热保护装置。

电力变压器的结构,电力变压器型号中的字母含义

例如:一台电力变压器的型号为S9-500/10,该型号说明该变压器是一台=相油浸自冷式铜线双绕组电力变压器,其额定容量为500kV o A,高压侧额定电压为10kV,设计序号为9。此型号中的第1、3、1位均省略了。

不宜用于速度低于0.4m/min的场所。若撞块移动得太慢,则触点就不能瞬时切断电路,使电弧在触点上停留时问过长.易于烧蚀触点。

当滚轮上的挡铁移开后.复位弹簧就使行程开关复位.这是单轮自动复位式行程开关。而双轮旋转式行程开关不能自动复位,它依靠运动机械反向移动时,挡铁碰撞另一滚轮使其复位。

行程开关的表达方式,型号行程开关的型号标志组成及其含义如下。

电气符号行程开关的图形符号及文字符号。

速度继电器主要根据电动机的额定转速来选择。

按钮开关也叫按键,是一种手按下即动作,手释放即复位的短时接通的小电流开关电器。它适用于交流电压5ooV或直流电压110V,电流为5A及以下的电路中。

按钮的表示方式，型号按钮型号标志组成及其含义如下。

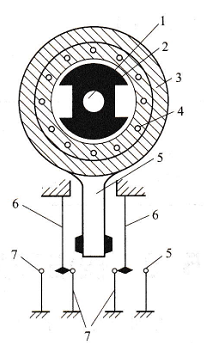

使用时.速度继电器的转轴应与电动机同轴连接;安装接线时.正反向的触点不能接错.否则不能起到反接制动时接通和断开反向电源的作用,速度继电器的常见故障及其处理方法.
