行程开关的结构,各种系列的行程开关其基本结构大体相同,都是由操作头、触点系统和外壳组成的。

操作头接受机械设各发出的动作指令或信号,并将其传递到触点系统,触点时将操作头传递来的动作指令或信号通过本身的结构功能变成电信号,输出到有关控制回路,行程开关的动作原理直动式行程开关,其动作原理与控制按钮类似.

所不同的是按钮是手动的.行程开关则由运动部件的撞块碰撞。

当外界运动部件上的撞块碰压行程开关的推杆使其触点动作,且运动部件离开后,在弹簧作用下,其触点自动复位。直动式行程开关的优点是结构。

电气符号按钮的图形符号及文字符号，按钮的主要技术参数有额定绝缘电压tri、额定工作电压UN、额定工作电流rN。

行程开关又称限位开关或位置开关,是一种利用生产机械的某些运动部件的碰撞来发出控制指令的主令电器,用于控制生产机械的运动方向、行程大小和位置保护等。

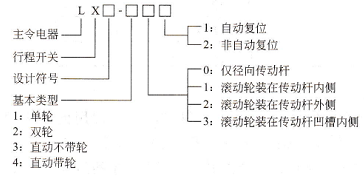

行程开关的种类很多,常用的行程开关有按钮式、单轮旋转式、双轮旋转式行程开关.

电动机转速达到某一值时,产生的转矩能使定子转到一定角度使摆杆推动常闭触点动作;当电动机转速低于某一值或停转时,定子产生的转矩会减小或消失,触点在弹簧的作用下复位。

速度继电器有两组触点(每组各有一对常开触点和常闭触点),可分别控制电动机正、反转的反接制动。

速度继电器的表示方式，型号常用的速度继电器有JY1型和JFZ0型,一般速度继电器的动作速度为120r/min,触点的复位速度值为100r/min。
