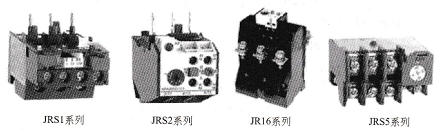

热继电器主要由热元件、双金属片和触点3部分组成。双金属片是热继电器的感测元件,由两种线膨胀系数不同的金属片用机械碾压而成。

线膨胀系数大的称为主动层.小的称为被动层。是热继电器的结构示意图。热元件串联在电动机定子绕组中,电动机正常T作时,热元件产生的热量虽然能使双金属片弯曲,但还不能使继电器动作。

当电动机过载时,流过热元件的电流增大.经过一定时间后,双金属片推动导板使继电器触点动作.切断电动机的控制线路。

电动机断相运行是电动机烧毁的主要原因之一,因此要求热继电器还应具各断相保护功能,热继电器的导板采用差动机构.

热继电器的表示方式,型号热继电器的型号标志组成及其含义如下。

电气符号热继电器的图形符号及文字符号。

热继电器的主要技术参数包括额定电压、额定FR 电流、相数、热元件编号及整定电流调节范围等。

热继电器的整定电流是指热继电器的热元件允许长期通过又不致引起继电器动作的最大电流值。

对于某一热元件,可通过调节其电流调节旋钮,在一定范围内调节其整定电流。

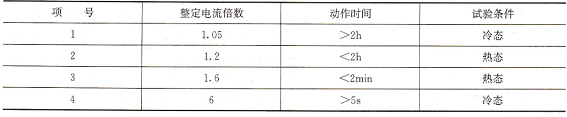

热继电器具有反时限保护特性,即过载电流大,动作时间短;过载电流小,动作时间长。当电动机的工作电流为额定电流时,热继电器应长期不动作其保护特性。

在断相工作时,其中两相电流增大,一相逐渐冷却,这样可使热继电器的动作时间缩短.从而更有效地保护电动机。
