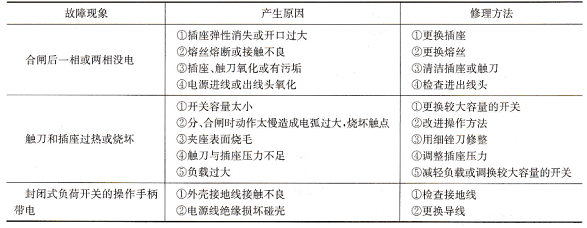

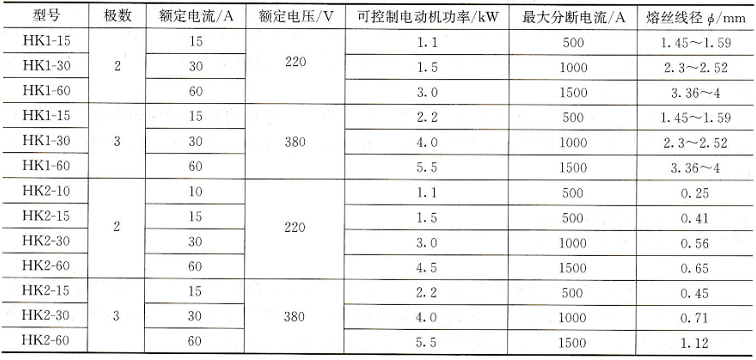

FR1、FR2常闭触点是否复位。这类故障检查与排除较为简单,但更为重要的是应查明引起短路或过载的原因并将其排除。

此外n还可检查接触器KM吸引线圈接线端是否松动.三对主触点是否良好;再者,检查按钮SBl、SB2接点接触是否良好,各连接导线有无虚接或断线。主轴电动机缺相运行。

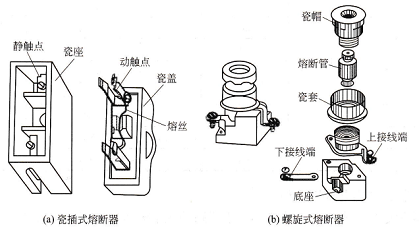

发生缺相运行时,按下启动按钮SB,电动机会发出嗡嗡声,不能启动。此时应检查配电开关内是否有一相熔丝熔断;接触器KM是否有一对主触点接触不良;电动机接线是否有一处断线。发生这种故障时,应当尽快切断电源,排除故障后再重新启动电动机。

接触器不仅能自动地接通和断开电路,还具有控制容量大、欠电压释放保护、零压保护、频繁操作、工作可靠、寿命长等优点。因此,在电力拖动和自动控制系统中,接触器是运用最广泛的控制电器之一。

交流接触器的结构主要由触点系统、电磁系统、灭弧装置二大部分组成.另外还有反作用力弹簧、缓冲弹簧、触点压力弹簧和传动机构等部分。按控制电流性质的不同.接触器分为交流接触器和直流接触器两大类。为几款接触器外形图。

次和图区编号的组合索引法,索引代号的组成如下。

当与某一元件相关的各符号元素出现在不同图号的图样上,而每个图号仅有一页图样时,索引代号可以省去页次;当与某一元件相关的各符号元素出现在同一图号的图样上.

而该图号有几张图样时,索引代号可省去图号。依此类推。当与某一元件相关的各符号元素出现在只有一张图样的不同图区时,索引代号只用图区号表示。
