电气图的绘制常用的电气图包括:电气原理图、电气元件布置图、电气安装接线图.各种图纸的图纸尺寸一般选用297mn1×210mm,297mm×120mm、297mm×630mm、297mm×840mm四种幅面,特殊需要可按GB 126-71《机械制图》国家标准选用其他尺寸。

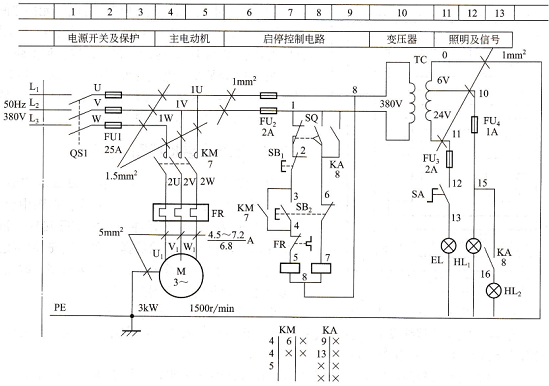

电气原理图用图形符号、文字符号、项目代号等表示电路各个电气元件之间的关系和工作原理的图称为电气原理图。电气原理图结构简单、层次分明,适用于研究和分析电路T作原理,并可为寻找故障提供帮助,同时也是编制电气安装接线图的依据,因此在设计部门和生产现场得到了广泛应用。

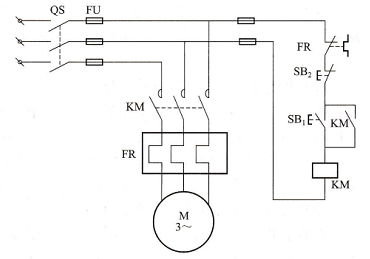

电气原理图是把一个电气元件的各部件以分开的形式进行绘制.现场也有将同一电器上各个零部件均集中在一起,按照其实际位置画出的电路结构图,是三相异步电动机的全压启动控制线路的电路结构图,其中用了刀开关QS,交流接触器KM.按钮SBl、SB2,热继电器FR,熔断器FU等几种电器。

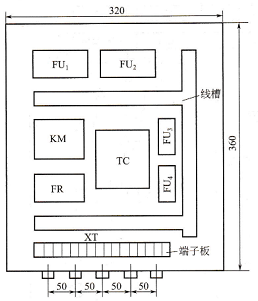

电气元件布置图主要是表明电气设各上所有电气元件的实际位置,为电气设各的安装及维修提供必要的资料。电气元件布置图可根据电气设各的复杂程度集中绘制或分别绘制。

不需标注尺寸,但是各电气代号应与有关图纸和电气清单上所有的元器件代号相同,往往留有10%以上的备用面积及导线管(槽)的位置,以供改进设计时用。

电气安装接线图主要用于电气设各的安装配线、线路检查、线路维修和故障处理。在图中要表示出各电气设各、电气元件之间的实际接线情况.并标注出外部接线所需的数据。在电气安装接线图中各电气元件的文字符号、元件连接顺序、线路号码编制都必须与电气原理图一致。

对于比较复杂的控制电路,叮按照先简后繁,先易后难的原则,逐步解决。因为无论怎样复杂的控制线路,总是由许多简单的基本环节所组成。阅读时可将它们分解开来,先逐个分析各个基本环节.然后再综合起来全面加以解决。

概括地说,阅读的方法可以归纳为:从机到电、先“主”后“控”、化整为零、连成系统。

C620-1型普通车床的电气原理图.试分析该线路的组成和各部分的功能。

电气原理图分析，C620-1型车床是常用的普通车床之一,M1为主轴电动机,拖动主轴旋转,并通过进给机构实现午床的进给运动。M”为冷却泵电动机,拖动冷却泵为车削工件时输送冷却液。将电路分作主电路、控制电路、照明电路三大部分来分析。
