绘制电气元件布置图时电动机要和被拖动的机械装置画在一起

发布时间:2024/6/26 8:46:42 访问次数:24

电气原理图是表示电气控制线路工作原理的图形。所以熟练识读电气原理图,是掌握设各正常工作状态、迅速处理电气故障的必不可少的环节。

生产机械的实际电路往往比较复杂,有些还和机械、液压(气压)等动作相配合来实施控制。因此在识读电气原理图之前.首先要了解生产工艺过程对电气控制的基本要求.LM2594MX-5.0/NOPB

例如需要了解控制对象的电动机数量,各台电动机是否有启动、反转、调速、制动等控制要求,需要哪些联锁保护.各台电动机的启动、停止顺序的要求等具体内容.并且要注意机、电、液(气)的联合控制。

电气元件布置图的绘制原则:

绘制电气元件布置图时,机床的轮廓线用细实线或点画线表示,电气元件均用粗实线绘制出简单的外形轮廓。绘制电气元件布置图时,电动机要和被拖动的机械装置画在一起;行程开关应画在获取信息的地方;操作手柄应画在便于操作的地方。

绘制电气元件布置图时,各电气元件之闸,上、下、左、右应保持一定的问距,并且应考虑器件的发热和散热因素,应便于布线、接线和检修。

某车床电气元件布置图,图中FU1~FU1为熔断器、KM为接触器、R为热继电器、TC为照明变压器、XT为接线端子板。

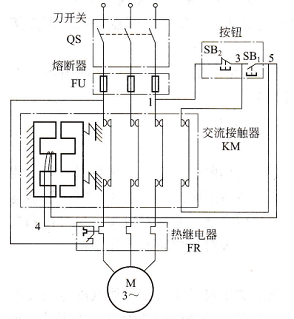

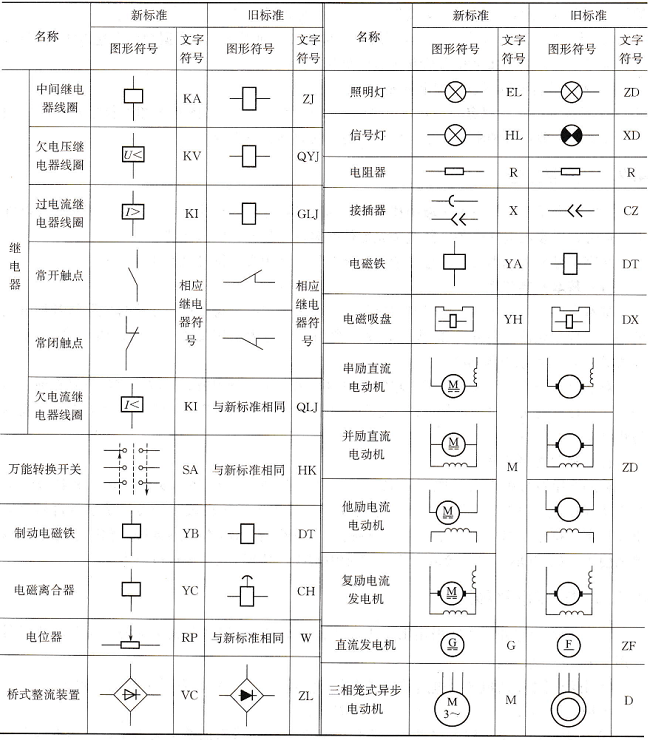

在不同的工作阶段,各个电器的动作不同,触点时闭时开。而在电气原理图中只能表示出一种情况。因此,规定所有电器的触点均表示为在原始情况下的位置,即在没有通电或没有发生机械动作时的位置。

对接触器来说,是线圈未通电,触点未动作时的位置;对按钮来说,是手指未按下按钮时触点的位置;对热继电器来说,是常闭触点在未发生过载动作时的位置等。

触点的绘制位置，使触点动作的外力方向必须是:当图形垂直放置时为从左到右,即垂线左侧的触点为常开触点,垂线右侧的触点为常闭触点;当图形水平放置时为从下到上,即水平线下方的触点为常开触点,水平线上方的触点为常闭触点。
