测试线的连接端子主要用于与兆欧表进行连接.而鳄鱼夹则主要与待测设各进行连接。

兆欧表的使用,测量前要先切断被测设各的电源,并将设各的导电部分与大地接通,进行充分放电,以保证安全。然后检查兆欧表是否完好。

拧松兆欧表的L线路检测端子和E接地检测端子。

将兆欧表的测试线的连接端子分别连接到兆欧表的两个检测端子上,即黑色测试线连接E接地检测端子.红色测试线连接L线路检测端子,并拧紧兆欧表的检测端子。

连接被测设各,顺时针摇动摇杆,观察被测设各的绝缘电阻值。

检测交流电压,使用钳形表检测交流电压时,先将表笔连接到钳形表的电压检测插孔,并将钳形表调整至交流电压检测挡。

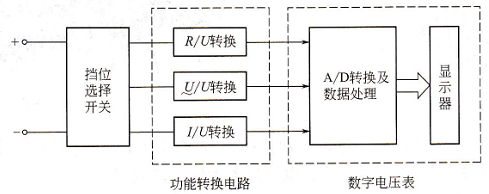

使用钳形表检测电压时,其方法与普通数字万用表相同,将钳形表并联接入被测电路中,并且在检测交流电压时,不用区分电压的正负极。

电子双踪示波器具有两个信号输人端,可以在显示屏上同时显示两个不同信号的波形.并且可以对两个信号的频率、相位、波形等进行比较。普通示波器通常指中频示波器,一般适合于测量中高频信号(在1~40MHz之间),常见的类型有20MHz、30MHz、40MHz信号示波器。

估计被测信号的大小,初步确定测量示波器的挡位。将输入耦合方式开关拨到“AC”(测交流信号波形)或“DC”(测直流信号波形)位置。

测量电路的信号波形时,需要将示波器探头的接地夹接到被测信号发生器的地线上。

将示波器的探头(带挂钩端)接到被测信号发生器的高频调幅信号的输出端,一边观察波形,――边调整幅度调整钮、频率调整钮,使波形大小适当,便于读数。

若信号波形有些模糊,可以适当调节聚焦钮和幅度微调钮、频率微调钮,使波形清晰。

若波形暗淡不清,可以适当调节亮度调节钮,使波形明亮清楚。

若波形不同步,可微调触发电平钮,使波形稳定。

观察波形.读取并记录与波形相关的参数,为利用示波器测量信号发生器高频调幅信号的波形。
