声控拍手开关原理图,电路中VT1和VT2组成音频放大级,话筒MIC将收集到的声音通过C1送到VT1基极,经VT1放大后,通过R5送到VT2基极,每当VT2导通时,VT2的集电极上将呈现低电平,该低电平将触发后续的双稳态电路。

R3、C2组成负反馈电路,可以使音频放大电路工作更加稳定。R1是驻极话筒的偏置电阻,改变其阻值,可调整驻极话筒的灵敏度。

VT3、VT4及其外围电路组成双稳态电路,其电路形式与例1的电路比较相似,但在VT1和VT2的基极控制部分有所不同。当电源刚接通时,我们假设VT3率先导通,VT4截止,则此时LED1点亮,LED2熄灭。

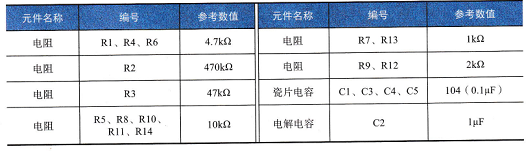

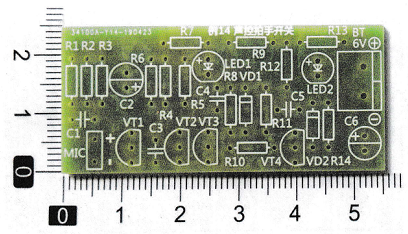

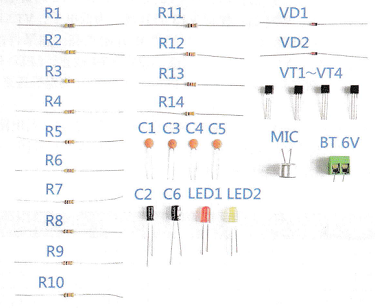

焊装步骤3:

接下来将4只三极管焊好,其中VT3为PNP型的9012三极管,其余为NPN型9013三极管。然后焊装LED和光敏电阻,光敏电阻也可以先不装,在电路测试后再焊装也可以。

焊接LED、三极管和光敏电阻

焊装步骤4:

焊接继电器、驻极话筒和电源接线座,驻极话筒引脚要区分极眭,与外壳相接的一脚是负极,最后焊装好电源接线座。

焊接驻极话筒和电源接线座,全部元器件焊装完毕并仔细检查无误后i即可接通电源。对着话简拍手,每拍―下,两只LED就会交替点亮一次。如果话筒灵敏度较高,臣周边环境有噪声,则电路会有误动作的情形发生,此时可通过调整R1阻值,适当降低话筒灵敏度.以减少电路误动作c同时还可以参考例13中思考题的解决办法,减少电路误动作.

装配好的电路板成品效果,14位25Mbps模数转换器(ADC)LTC1745和LTC1746，它能节省功率和能数字化高频信号。

这两种产品的信噪比(SNR)为77.5dB,无毛刺动态范围(SFDR)为99dB，LTC的功耗只有390mW。此外，该公司还推出引脚兼容的12位25Mbps的ADC LTC1745，SNR为72.5dB,SDFR为96dB。

两种器件的输入范围允许专用的动态范围可优化在±1V到±1.6V。如果输入信号超出范围，在过流引脚会有显示。此外也提供独立的输出电源引脚，能连接到任何的CMOS逻辑电平系列产品。
