CMOS电压稳压器S-1142系列。S-1142系列是采用高耐压CMOS技术开发的高耐压、低消耗电流、高精度输出电压的正电压电压稳压器。

由于最大工作电压可高达50V，而消耗电流却仅为4.0μA(典型值)，因此可在低消耗电流条件下工作。并且，由于内置了低通态电阻晶体管，所以输入输出电压差非常小，能够获得较大的输出电流。此外，还内置了电源开/关控制电路。

为了使负载电流不超过输出晶体管的电流容量，内置了过电流保护电路。为了防止因发热引起的对产品的破坏，内置了热敏关闭电路。因采用高放热的HSOP-6封装，故可高密度安装。

输出电流： 可输出200 mA (VIN≥VOUT(S)＋2.0 V 时)*1

内置过电流保护电路，限制输出晶体管的过载电流

工作温度范围： －40℃ ~ ＋105℃（仅限S-1142xxxH）

内置热敏关闭电路，防止因发热引起的对产品的破坏

内置电源开/关控制电路。 能够延长电池的使用寿命

采用小型封装 HSOP-6

无铅产品

应用

汽车车载设备的稳压电源（仅限S-1142xxxH）

家电产品的稳压电源

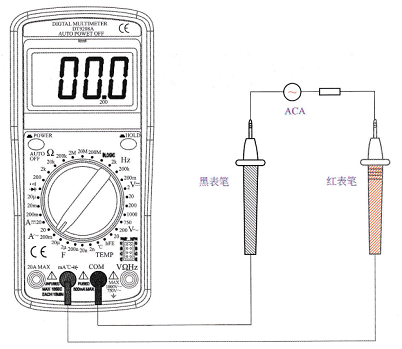

将红表笔接在万用表的“mA°c艹” (电流、温度、电容测量)端,黑表笔接在“COM” (公共端),选择交流200mA挡;

将表笔串联接到待测电路上,即可读出测量数值。此时交流电流最大测量值为200mA;

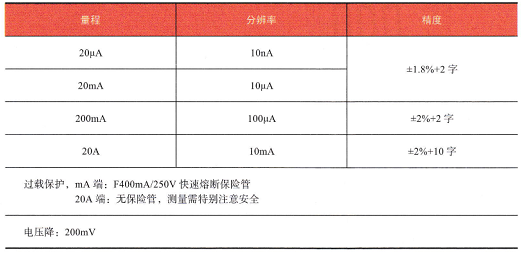

交流电流测量,如果要测量大于200mA的交流电流,请将红表笔插人“20A MAX”端,并将挡位开关拨至A≈20A挡。
