根据微波炉内部主要组成部件的电路功能可将微波炉内部划分成几个部分,即微波发射装置(包括磁控管、高压变压器、高压电容、高压二极管)、转肃装置(转盘电动机、转盘支架等)、烧烤装置(石英管等)、保护装置(高压熔断器、温度保护器、熔断器、门开关组件)、控制装置等。除控制装置外,其余几个组成部分在不同类型微波炉中基本都相同。

控制装置根据微波炉控制方式的不同分为机械控制和微电脑控制,机械控制式微波炉的整机电路结构(LG MG-4987T型)。

关上微波炉,门开关闭合,旋转定时器的定时旋钮,交流220V电压涵过定时器为高压变压器供电,曲次级绕组(高压端)籀出2000V左右的高压,在高压电容器和商压二极管的作用下形成4000V左右、2000MⅡz以上的振荡信号提供给磁控管,磁控管将电能转换为傲波能,逍过天线(发射消子)进入炉腔加热食物。

当到达预定时间后,定时器田零,切浙交流220V供电,微波炉停机。

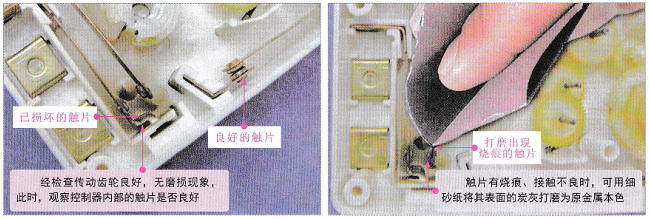

微电脑控制式微波炉的整机电路结构,磁控管、高压变压器、高压电容器、高压工极管、石英管、门开关组件、机械控制装置、微电脑控制装置是微波炉检修时的重点检测元件。

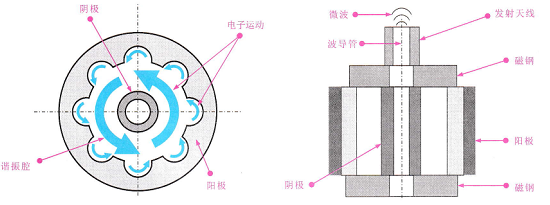

微电脑控制式微波炉的整机电路结构，磁控管的检修是微波发射装置中的主要元件之一,主要由发射天线、散热片、阳极外壳、灯丝端、垫圈和固定孔等组成。该元件可通过发射天线将电能转换成微波能,辐射到微波炉中,对食物进行加热。

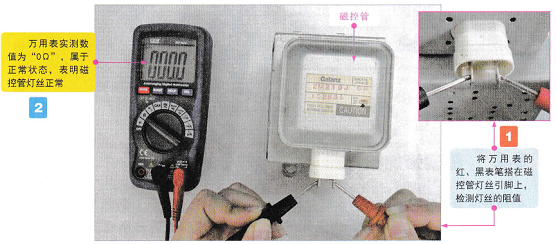

磁控管的实物外形及结构，当磁控管出现故障时,微波炉会出现转盘转动正常,但微波出的食物不热的故障。检测磁控管,可在断电状态下借助万用表检测磁控管的灯丝端、灯丝与外壳之间的阻值。
