检流放大器是广泛用于电子设备实时监测负载电流的成熟IC。系统控制器根据负载信息进行电源管理运算，以更改负载电流本身的特性，并可提供灵活的过流保护方案。

检流放大器在放大微弱的差分电压的同时能够抑制输入共模电压，该功能类似于传统的差分放大器，但两者有一个关键区别：对于检流放大器而言，所允许的输入共模电压范围可以超出电源电压（VCC）。例如，当MAX4080检流放大器工作在VCC=5V时，能够承受76V的输入共模电压。采用独立的放大器架构，电流检测放大器不会受电阻不匹配造成的共模抑制（CMRR）的影响。

MAX4080具有100dB （值）的直流CMRR，而基于传统运放的差分放大器则受CMRR限制，其有效输入VOS通过信号链路是被放大。

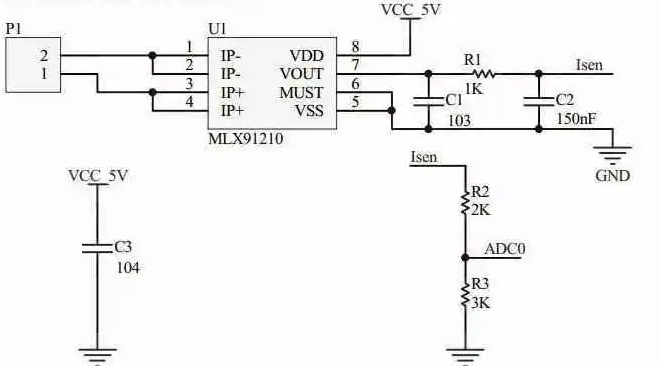

ADC输入信号带宽以及扩展的缓冲器输出带宽是需要解决的第一个问题。为确保噪声不会混叠，必须限制ADC输入信号的带宽。这不是一个小问题。

放大器的选择基于大信号带宽（即压摆率）和增益带宽乘积的规格，以涵盖我们输入信号的最坏情况，这定义了我们的ADC可以跟踪的更快事件。

放大器的有效噪声带宽相当于小信号带宽（通常考虑小于10mV pp的信号），这通常至少比大信号带宽高四到五倍。

电阻器应该足够高，以保证缓冲器不会看到虚阻抗，但又要足够小，以满足所需的输入系统带宽，并最大限度地减少由于从缓冲器流出的电流引起的电阻器上的IR压降，这可能导致放大器可能无法足够快地稳定下来的电压降。同时，电阻器应允许外部电容器减小到足够小的值，以在不影响稳定的情况下最大限度地减少反冲。

大信号规格选择为500kHz，那么小信号带宽很容易为2MHz或3MHz，可能会允许ADC采样大量噪声。因此，在将模拟信号馈入ADC之前，应从外部限制小信号带宽，否则测得的噪声将是ADC数据表规格的三到四倍，这是不好的。
