BTN7971B构成H桥电路Notecard系统级模块(SOM)解决方案
发布时间:2021/9/25 8:11:36 访问次数:172
设计了一种基于AVR单片机 ATmega128，适用于较大功率TEC片的温控系统.
主要技术指标包括:TEC片工作电压范围6~24V,峰值电流≤20A,控温范围:0~70 ℃,控温精度士0.05 ℃.
使用负温度系数热敏电阻采集温度，包含温度信息的电压值转化为数字量输入单片机，单片机根据位置式PID控制算法的计算结果输出控制信号，驱动由两片BTN7971B构成的H桥电路.
H桥输出电压提供给TEC片:对硬件和软件的实现方法进行了详细分析，重视控温精度、系统的可靠性设计﹔经过实际测试，可实现前述技术指标，能满足较大功率半导体激光器的控温要求。
制造商:Analog Devices Inc.产品种类:模数转换器 - ADCRoHS: 详细信息系列:AD7734安装风格:SMD/SMT封装 / 箱体:TSSOP-28分辨率:24 bit通道数量:4 Channel接口类型:3-Wire, Microwire, SPI采样比:15.4 kS/s输入类型:Single-Ended结构:Sigma-Delta模拟电源电压:4.75 V to 5.25 V数字电源电压:2.7 V to 3.6 V, 4.75 V to 5.25 V最小工作温度:- 40 C最大工作温度:+ 105 C封装:Tube商标:Analog Devices开发套件:EVAL-AD7734EBZ增益误差:+/- 0.5 %FSR高度:1.05 mmINL - 积分非线性:+/- 0.006 % FSR输入电压:5 V/10 V, +/- 5 V/+/- 10 V长度:9.7 mmADC 输入端数量:4 Input转换器数量:1 Converter工作电源电压:5 VPd-功率耗散:100 mW功耗:85 mW产品类型:ADCs - Analog to Digital Converters参考类型:External采样和保持:No工厂包装数量:50子类别:Data Converter ICs宽度:4.4 mm单位重量:403 mg

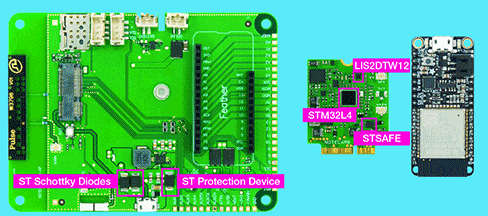

与致力于通过挖掘蜂窝物联网的巨大潜力，让人们和企业实时监控他们的实物资产的电信设备供应商Blues Wireless宣布了他们的合作成果，五款意法半导体产品被用于Blues Wireless 的 Notecard 系统级模块 (SOM) 解决方案。
借助 ST 广泛的产品，我们开发出这款物联网解决方案终极加速器，将物联网解决方案的复杂性和成本缩减至原来的十分之一。
企业若想加快生产过程的数字化转型，实物资产联网是一个巨大的投资领域。
(素材来源：eccn和ttic.如涉版权请联系删除。特别感谢）
