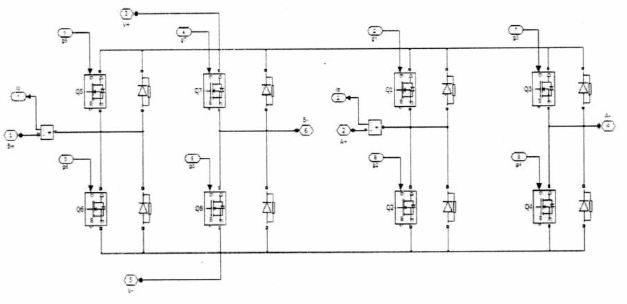

每个P-I控制器的输出被送到一个PWM调制器，然后送到输出桥和两个电机终端。

应用到第三个电机终端的电压源于应用到前两个线组的信号的负数和，适当用于分别间隔120度的三个正弦电压。

第三个转子绕组中的电流是受控绕组电流的负和，因此不能被分别控制。

这些磁场都经过去耦并且相互间很稳定。因此，当电枢电流受控以控制转矩时，磁场能量仍保持不受影响，并实现了更快的瞬态响应。

制造商: Infineon

产品种类: MOSFET

RoHS:  详细信息

技术: Si

安装风格: SMD/SMT

封装 / 箱体: TDSON-8

晶体管极性: N-Channel

通道数量: 1 Channel

Vds-漏源极击穿电压: 60 V

Id-连续漏极电流: 50 A

Rds On-漏源导通电阻: 6.7 mOhms

Vgs - 栅极-源极电压: - 20 V, + 20 V

Vgs th-栅源极阈值电压: 1.2 V

Qg-栅极电荷: 67 nC

最小工作温度: - 55 C

最大工作温度: + 150 C

Pd-功率耗散: 69 W

通道模式: Enhancement

商标名: OptiMOS

封装: Cut Tape

封装: MouseReel

封装: Reel

配置: Single

高度: 1.27 mm

长度: 5.9 mm

系列: OptiMOS 3

晶体管类型: 1 N-Channel

宽度: 5.15 mm

商标: Infineon Technologies

正向跨导 - 最小值: 38 S

下降时间: 7 ns

产品类型: MOSFET

上升时间: 26 ns

工厂包装数量: 5000

子类别: MOSFETs

典型关闭延迟时间: 37 ns

典型接通延迟时间: 15 ns

零件号别名: BSC67N6LS3GXT SP000451084 BSC067N06LS3GATMA1

单位重量: 100 mg

BLDC电机控制要求了解电机进行整流转向的转子位置和机制。对于闭环速度控制，有两个附加要求，即对于转子速度/或电机电流以及PWM信号进行测量，以控制电机速度功率。

BLDC电机可以根据应用要求采用边排列或中心排列PWM信号。大多数应用仅要求速度变化操作，将采用6个独立的边排列PWM信号。

这就提供了最高的分辨率。如果应用要求服务器定位、能耗制动或动力倒转，推荐使用补充的中心排列PWM信号。
