对于5 V的输出电压，该公式得出的RFB值为45.3kΩ，在CN-0522中实现为两个并联的60.4kΩ和182kΩ电阻，以提供两条反馈路径。

LTM8045开关瞬变引入的噪声最小，稳压输出通过一个阻尼LC滤波器和一个铁氧体磁珠。该滤波器用于抑制80 MHz至150 MHz的开关噪声。LTspice®中仿真的LTM8045输出噪声的FFT。

LTM8045的开关频率由RT引脚和GND之间的外部电阻设置，电阻值通过公式2计算。

其中：

RT 为外部电阻，单位为kΩ。

fOSC为期望开关频率，单位为MHz。

制造商

NJR Corporation/NJRC

制造商零件编号

NJW1504V-TE1

描述

IC PLL SYNTH W/I2C BUS 16-SSOP

对无铅要求的达标情况/对限制有害物质指令(RoHS)规范的达标情况 含铅/不符合限制有害物质指令(RoHS)规范要求

湿气敏感性等级 （MSL） 2（1 年）

类型 PLL 频率合成器

PLL 是

输入 晶体

输出 时钟

电路数 1

比率 - 输入:输出 1：1

差分 - 输入:输出 无/无

频率 - 最大值 1GHz

分频器/倍频器 是/无

电压 - 电源 4.5V ~ 5.5V

工作温度 -20°C ~ 85°C

安装类型 表面贴装

封装/外壳 16-LSSOP（0.173"，4.40mm 宽）

供应商器件封装 16-SSOP

10 kHz和100 kHz的频率偏移时，相位噪声值低于-110 dBc/Hz;在1 MHz和10 MHz的频率偏移时，相位噪声值分别低于-130 dBc/Hz和-140 dBc/Hz。

温度传感器的精度很高，典型额定值为±0.5°C(最大值为+6°C，从-45°C到+ 115°C)，在整个额定温度范围内都能保持高精度和线性度，无需用户校准或校正。

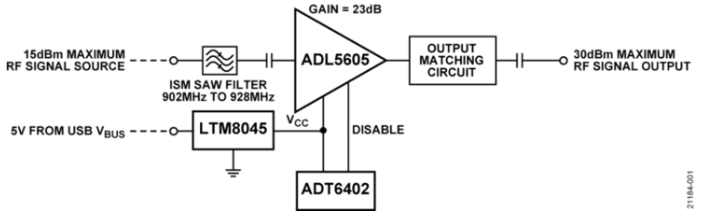

在Cadence® Sigrity™ PowerDC™软件中对CN-0522设计进行的仿真表明，在正常工作期间，放大器周围的印刷电路板(PCB)温度接近85°C。为了实现较小尺寸，没有在板上增加用于放置散热器的条件。CN-0522设计有过温管理功能，可将EVAL-CN0522-EBZ温度保持在系统性能最佳的水平。此特性还能防止ADL5605芯片达到其最高结温。
