旁路电容：芯片的电源管脚根部，10-0.1-0.01uF电容组，用于滤除高频噪声，防止自己影响别人。大电容负责低频段，小电容负责高频段。10uF/0.1uF，4.7uF/0.01uF，10uF/0.01uF

除此之外，大电容的作用是储存，稳定电荷，小电容作用是短路高频噪声

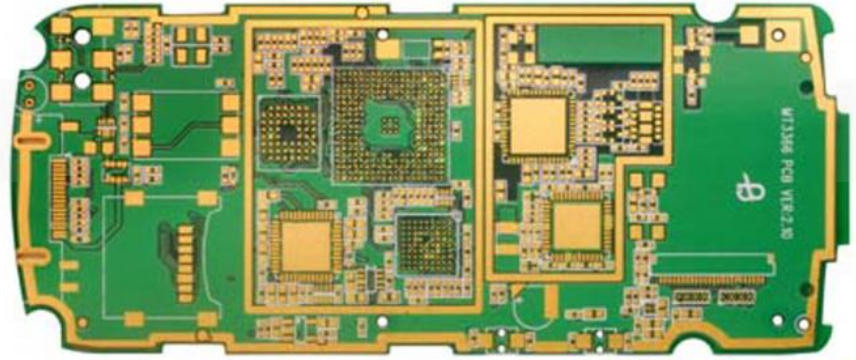

关于旁路电容走线

先经过大电容，在经过小电容

小电容靠近芯片电源引脚，大电容靠近小电容

电容组的电容接地点必须是一个相同的地平面

接入大的，低阻的地平面

需要一开始就注意防止高频的能量进入芯片，一半通过组合电解电容(低频去耦)陶瓷电容(高频去耦)完成

制造商:Intel 产品种类:FPGA - 现场可编程门阵列 RoHS: 详细信息 产品:MAX 10 逻辑元件数量:2000 逻辑数组块数量——LAB:125 输入/输出端数量:130 I/O 工作电源电压:3.3 V 最小工作温度:0 C 最大工作温度:+ 85 C 安装风格:SMD/SMT 封装 / 箱体:UBGA-169 封装:Tray 长度:11 mm 系列:MAX 10 10M02 宽度:11 mm 商标:Intel / Altera 自适应逻辑模块 - ALM:- 嵌入式内存:108 kbit 最大工作频率:450 MHz 湿度敏感性:Yes 产品类型:FPGA - Field Programmable Gate Array 工厂包装数量:176 子类别:Programmable Logic ICs 商标名:MAX 零件号别名:968096 单位重量:12 g

电容的选取要慎重，一般可选择较知名的电容品牌，如TDK电容、国巨电容等，作为质量的保证。

铝电解电容

铝电解电容为有极性电容，在电路中它的“+”极必须要接电位较高的一端。

优点：容量大，能耐受大的脉动电流。

缺点：容量误差大，泄漏电流大;普通电解电容器不适于在高频和低温下应用，不宜使用在25kHz以上频率。

用途：低频旁路、信号耦合、电源滤波。
