钽电解电容也为有极性电容。

优点：温度特性、频率特性和可靠性均优于普通电解电容器，特别是漏电流极小，寿命长，容量误差小，而且体积小，单位体积下能得到最大的电容电压乘积。

缺点：对脉动电流的耐受能力差，若损坏易呈短路状态，价格较高。

用途：在许多场合可替代铝电解电容，用于超小型高可靠性设备中。

在高频情况下，印刷电路板上的布线的分布电容会起作用，当长度大于噪声频率相应波长的1/20时，就会产生天线效应，噪声就会通过布线向外发射。

所以，在高频电路中，千万不要认为，把地线的某个地方接了地，这就是“地线”。一定要以小于λ/20的间距，在布线上打过孔，与多层板的地平面“良好接地”。

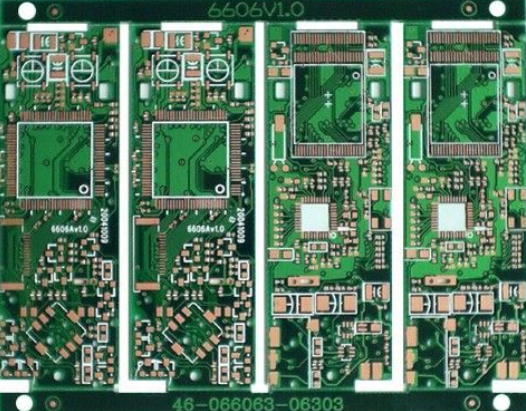

在PCB设计中用得比较多的图层

mechanical 机械层

keepout layer 禁止布线层

Signal layer 信号层

Internal plane layer 内部电源/接地层

top overlay 顶层丝印层

bottom overlay 底层丝印层

top paste 顶层助焊层

bottom paste 底层助焊层

top solder 顶层阻焊层

bottom solder 底层阻焊层

drill guide 过孔引导层

drill drawing 过孔钻孔层

multilayer 多层

交流信号的幅度和方向都是随时间变化的，而电容对电压的反应是有隋性的，即它 两端的电压不能突变。当电容器一个极板的电位随输入信号变化较快时，电容器两端的电压变化较慢，则引起它的另一个极板的电位也跟着以同样的方式变化。有一些损失(电容两端电压毕竟变化了一点)，但也相当于交流信号通过了这个电容器。而且，输入信号变化的越快(即频率越高)，电容器容量越大 (即它两端的电压变化越慢)，就越容易通过。

在电路中，电容器C对信号的容抗为：

式中f为信号的频率，单位为赫兹，容抗XC的单位为欧姆。
