裸芯片用导电或非导电胶粘附在互连基板上，然后进行引线键合实现其电气连接。如果裸芯片直接暴露在空气中，易受污染或人为损坏，影响或破坏芯片功能，于是就用胶把芯片和键合引线包封起来。人们也称这种封装形式为软包封。

为了增加实物感，把键盘给大家拆开：看到没就是这一坨黑色的。

至于什么是绑定IC,其实是通用的叫法，也就是和我们的COB封装是一个性质，就是COB封装，那么在Altium designer 里面对于绑定IC的绘制，我们是只能通过画一个封装库的形式，画好之后我们进行一个导入到我们的PCB里面就可以。

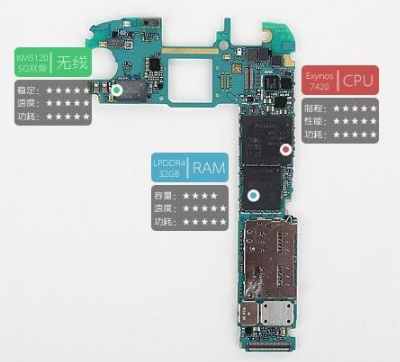

现在主板和显卡上都采用多层板，大大增加了可以布线的面积。多层板用上了更多单或双面的布线板，并在每层板间放进一层绝缘层后压合。PCB板的层数就代表了有几层独立的布线层，通常层数都是偶数，并且包含最外侧的两层，常见的PCB板一般是4～8层的结构。很多PCB板的层数可以通过观看PCB板的切面看出来。但实际上，没有人能有这么好的眼力。所以，下面再教大家一种方法。

多层板的电路连接是通过埋孔和盲孔技术，主板和显示卡大多使用4层的PCB板，也有些是采用6、8层，甚至10层的PCB板。

PCB板之间、PCB板与板外元器件、PCB板与设备面板之间，都需要电气连接。选用可靠性、工艺性与经济性最佳配合的连接，是印制板设计的重要内容之一。对外连接方式可以有很多种，要根据不同的特点灵活选择。

线路板的互连方式一、焊接方式

该连接方式的优点是简单、成本低，可靠性高，可以避免因接触不良而造成的故障;缺点是互换、维修不够方便。这种方式一般适用于部件对外引线较少的情况。
