在模拟的世界里，微弱电流信号的测量通常是工程师需要面对的棘手挑战。随着各种仪器仪表的产品性能迭代以及各种新应用的层出不穷，对于微弱电流的测量范围已经从微安级(μA)提升到了皮安级(pA)，提升了足足一百万倍。

为了测量微弱的电流，通常工程师将运放进行跨阻方式连接。

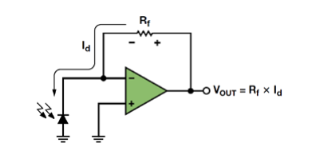

理想运算放大器的反相输入端处于虚地，输入端所有电流流经反馈电阻 R f ，因此输出电压Vout = R f × I d 。

一个Rf为10GΩ的电阻，就可以将1pA的电流信号变换成10mV的电压信号了吗?答案是否定的。来自运放自身的偏置电流误差，环境温度与湿度的变化，PCB板的泄漏电流，输入端与线路噪声，电磁干扰等等，这些都是摆在精密测量方面的难题。

选择一款超低偏置电流的放大器成为了工程师挑战系统性能的关键。一款JFET放大器AD549横空出世，成为了精密电流测量应用三十年来经久不衰的经典产品。光谱仪，气相色谱仪，静电计应用中处处可见其身影。其低至100-250fA的输入偏置电流以及优异的温漂曲线以今天的眼光来看，都是几无对手。

PAM2.0模块采用4层板布局及FR-4 PCB板材。工程师巧妙的采用了AD549国内经典的反相端悬空柱接方式，使得FR-4板材的效果依旧可以媲美ROGERS4350板材，而成本大大降低。PAM2.0模块的输入端子为SMA接口。模块套件包含了一根BNC转SMA高性能屏蔽线，便于与各种电流输入源对接。模块采用了双金属屏蔽罩降低各种噪声和干扰。

在设计和生产过程中，工程师对不同供应商的10GΩ电阻进行了全方位的评估测试，从中挑选出性能优异的电阻确保模块的性能。PAM2.0模块简化了电源设计，使用LTC3260 双路低噪声LDO为ADA4530-1供电。在次级信号的放大选择上，客户既可以使用ADA4522-1与ADG1608的组合进行硬件电路放大，亦可使用AD7124-4片内PGA软件程控放大，从而灵活的比较两种方式的性能和成本。
