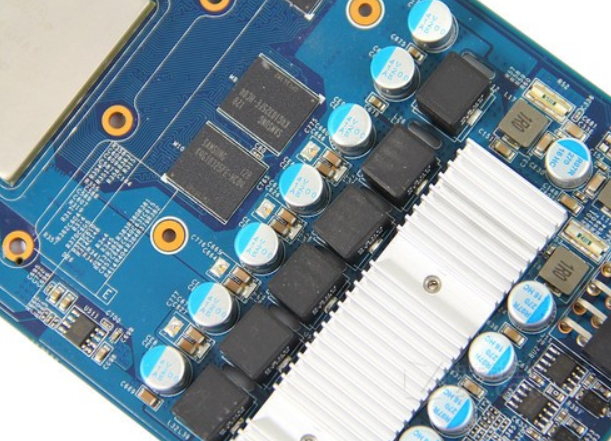

式中VF为二极管的正向压降。电感器上产生的感应电压VL一般可达几十伏，所以VC上的电压往往可达几十伏，VIN一般仅1.5-3V。这就是升压电路的基本工作原理。开关管上的最高电压等于VL+VIN。这里二极管VD主要起到一个堵塞作用，防止开关管导通时，充了电的电容器通过开关管对地放电。电感器的峰值电流IPK要比供负载的平均电流大得多，一般为IOUT的2-3倍。

正压发生器不停地扳动开关，从输入处可以得到无穷高的正电压。电压到底升到多高，取决于你在二极管的另一端接了什么东西让电流有处可去。如果什么也不接，电流就无处可去，于是电压会升到足够高，将开关击穿，能量以热的形式消耗掉。然后是负压发生器，你不停地扳动开关，从输入处可以得到无穷高的负电压。

制造商: Texas Instruments产品种类: 精密放大器

RoHS: 详细信息

系列: OPA2320

通道数量: 2 Channel

GBP-增益带宽产品: 20 MHz

SR - 转换速率 : 10 V/us

CMRR - 共模抑制比: 100 dB to 114 dB

每个通道的输出电流: 65 mA

Ib - 输入偏流: 900 fA

Vos - 输入偏置电压 : 0.15 mV

电源电压-最大: 5.5 V

电源电压-最小: 1.8 V

工作电源电流: 1.5 mA

最小工作温度: - 40 C

最大工作温度: + 125 C

关闭: Shutdown

安装风格: SMD/SMT

封装 / 箱体: WSON-8

封装: Cut Tape

封装: MouseReel

封装: Reel

特点: EMI Hardened, Shutdown, Small Size, Zero Crossover

输入类型: Rail-to-Rail

输出类型: Rail-to-Rail

产品: Operational Amplifiers

电源类型: Single

商标: Texas Instruments

湿度敏感性: Yes

工作电源电压: 1.8 V to 5.5 V

产品类型: Precision Amplifiers

工厂包装数量: 3000

子类别: Amplifier ICs

单位重量: 11 mg

升压式DC-DC变换器的升压电路后，接下来我们再来看一下其电压调节电路的运行工作原理。该电路在正常运行时并不稳压，如加上负载后，电压VOUT会下降，并且其输出电压受振荡器的工作频率及电感器L大小的影响，输出电压VOUT变化较大。为达到输出电压稳定，增加电压调节电路是必不可少的，增加稳压电路后的转换器电路系统。它由检测输出电压的电阻分压器(R1、R2)、基准电压Vref、误差放大器、脉冲宽度调制电路组成。

实际的电子线路图，看看正/负压发生器的最小系统到底什么样子：你可以很清楚看到演变，电路中仅仅把开关换成了三极管换而已。开关电源都是由这两个图组合变换而来,DC-D从的工作原理解析。
