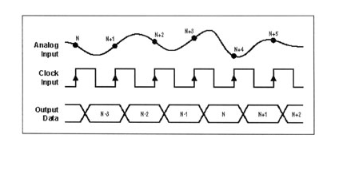

模数转换器(ADC)可以选择，数字数据输出类型是选择过程中需要考虑的一项重要参数。目前，高速转换器三种最常用的数字输出是互补金属氧化物半导体(CMOS)、低压差分信号(LVDS)和电流模式逻辑(CML)。

ADC中每种数字输出类型都各有优劣，设计人员应根据特定应用仔细考虑。这些因素取决于ADC的采样速率和分辨率、输出数据速率、系统设计的电源要求，以及其他因素。本文将讨论每种输出类型的电气规格，及其适合特定应用的具体特点。我们将从物理实现、效率以及最适合每种类型的应用这些方面来对比这些不同类型的输出。

TTL和CMOS电路比较：

TTL电路是电流控制器件，而CMOS电路是电压控制器件。

TTL电路的速度快，传输延迟时间短(5-10ns)，但是功耗大。

CMOS电路的速度慢，传输延迟时间长(25-50ns),但功耗低。

CMOS电路本身的功耗与输入信号的脉冲频率有关，频率越高，芯片集越热，这是正常现象。

CMOS电路的锁定效应：CMOS电路由于输入太大的电流，内部的电流急剧增大，除非切断电源，电流一直在增大。这种效应就是锁定效应。当产生锁定效应时，CMOS的内部电流能达到40mA以上，很容易烧毁芯片。

CMOS数字输出驱动器,在采样速率低于200 MSPS的ADC中，CMOS是很常见的数字输出。典型的CMOS驱动器由两个晶体管(一个NMOS和一个PMOS)组成，连接在电源(VDD)和地之间。这种结构会导致输出反转，背对背结构作为替代方法，避免输出反转。输出为低阻抗时，CMOS输出驱动器的输入为高阻抗。

在驱动器的输入端，由于栅极与导电材料之间经栅极氧化层隔离，两个CMOS晶体管的栅极阻抗极高。输入端阻抗范围可达kΩ至MΩ级。在驱动器输出端，阻抗由漏电流ID控制，该电流通常较小。此时，阻抗通常小于几百Ω。CMOS的电平摆幅大约在VDD和地之间，因此可能会很大，具体取决于VDD幅度。
