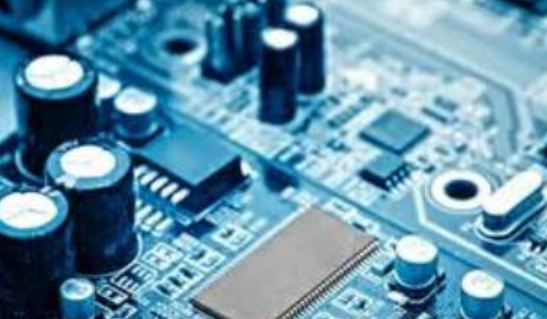

主板上的BIOS芯片的BIOS芯片的识别 ROM BIOS是主板上存放微机基本输入输出程序的只读存贮器，其功能是微机的上电自检、开机引导、基本外设I/O和系统CMOS 设置。 主板上的ROM BIOS芯片是主板上唯一贴有标签的芯片，一般为双排直插式封装(DIP)，上面印有“BIOS”字样。虽然有些BIOS 芯片没有明确印出“BIOS”，但凭借外贴的标签也能很容易地将它认出。

586以前的BIOS多为可重写EPROM芯片，上面的标签起着保护BIOS内容的作用(紫外线照射会使EPROM内容丢失)，不能随便撕下。 586以后的ROM BIOS多采用EEPROM(电可擦写只读ROM)，通过跳线开关和系统配带的驱动程序盘，可以对EEPROM进行重写，方便 地实现BIOS升级。

CC4066CMOS 四双向模拟开关的管脚，它由四个传输门构成，一个模拟开关的逻辑图。当 V C1 为低电平时，开关断开，当 V C1 为高电平时，则接通。输入信号在 0 ～ V DD 之间变化，输入与输出端可互换。VDD 为正电源， CC4066 的 V SS 端可以接地也可以接负电源， V SS 接负电源可以增大关断电阻。

开关在电路中起接通信号或断开信号的作用。最常见的可控开关是继电器，当给驱动继电器的驱动电路加高电平或低电平时，继电器就吸合或释放，其触点接通或断开电路。CMOS模拟开关是一种可控开关，它不象继电器那样可以用在大电流、高电压场合，只适于处理幅度不超过其工作电压、电流较小的模拟或数字信号。

其典型应用：单按钮音量控制器、四路视频信号切换器、数控电阻网络、音量调节电路。

模拟开关是通过数字量来控制传输门( TG )的接通和断开以传输数字信号或模拟信号的开关。它具有功耗低、速度快、体积小、无机械触点及使用寿命长等优点，因此在一定程度上可以用来代替继电器。它的缺点是导通电阻不够小(几十至几百欧)，断开时仍有泄露电流(约 0.1μA)，且通过的电流一般为毫安级。
