单运放构成的单稳延时电路常态时，IC输出保持低电平，这个状态是稳定的。当负脉冲经C1输入至反相端时，反相端电位低于同相端电位，输出端由低电平翻转为高电平，这个状态是不稳定的。此高电平经R1、R2分压后加至IC的同相端，使同相端电位高于反相端，从而保持高电平输出。

高电平经R3和C2充电，当C2上电压被充至使反相端电位高于同相端电位时，其输出端又翻转为低电平。此时，同相端电位约为零，而C2上的电压经VD1迅速向输出端放电，使电路加速恢复到初始状态。电路稳定后反相端电位仍高于同相端电位，使输出低电平得以保持。

电路的延时时间T不仅取决于R3、C2，而且还取决于R1、R2的分压比。调节延时时间十分方便，既可调整C2、R3进行延时粗调，又可调整R2进行细调(分压比若取1/2～2/3，延时精度较高)。但是，该电路在上电时的状态是随机的，要使该电路上电后有唯一的输出状态，

有两种方法：一是在电路中增加R4.这样，在上电时，由于C1上电压不能突变，电源电压经R4、C1加至反相端，即可置输出于低电平;二是在同相端与地之间接一只二极管VD2和一只开关S(如虚线所示)。上电时如输出为高电平，虽然这一状态是不稳定的，但如上所述，要经过时间T输出才为低电平，而实用上往往需要电路上电时即刻复位。为此，可在上电时先将S接通，若输出为高电平，则C2充电到0.7V即可使电路复位，大大缩短了电路上电复位的时间。复位后将S断开，电路即可正常工作。

晶体管延时电路延时部分由BG1、BG2复合后与电容C组成密勒积分电路。电源接通前C的端电压为零，电源接通后BG3、BG4导通，继电器J吸合，同时电容C被充电，充电电流经R2、C、R构成回路，a点电位上升，引起b点电位下降，b点电位的下降又限制了a点电位上升。

a、b两点电位互相补偿的结果使a点电位的上升量非常小，充电电流接近似恒定。当b点电位上升到10V左右时，BG3、BG4接近截止，继电器J释放，延时过程结束。按一下按钮AN，电容C迅速经D1放电，继电器J吸合，开始下一个延时过程。

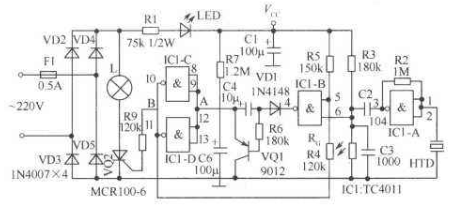

延时电路经常会用到，RC电路是比较简单的电路。当然，改变电路各个元器件的参数，可以达到不同的延时。
