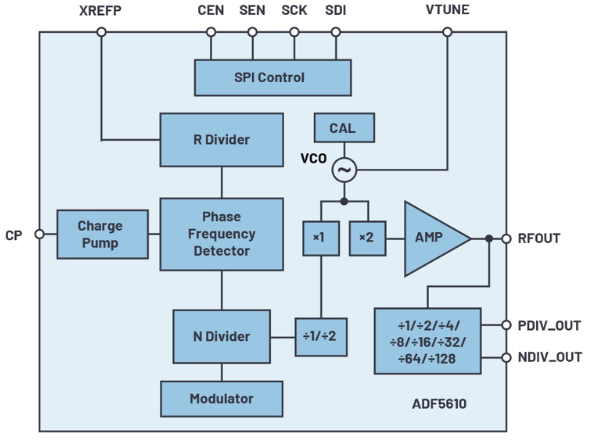

ADF5610 的VCO架构可实现出色的宽带频率合成器性能，同时保持行业领先的相位噪声性能，在10 GHz 、100 kHz偏置时，标称开环相位噪声为–114 dBc/Hz。在仅使用一个无源环路滤波器的情况下，内部状态机就可以使频率建立时间低于40 μs；除非需要更快的建立时间，否则无需使用额外的电路或查找表(LUT)。

适合转换器时钟应用的出色PLL性能,虽然ADF5610内部的锁相环(PLL)具有中等品质因数(FOM)–229 dBc/Hz（高电流模式下为–232 dBc/Hz），但考虑到1/f噪声(–129 dBc/Hz)和出色的VCO相位噪声特性，则可以实现低于38 fs（1 kHz至100 MHz集成限值）的rms抖动。

ADF5610非常适合要求严苛的转换器时钟应用。环路滤波器电阻值应保持最小，以在高频率(100 MHz)范围内实现较低的热噪声。为了达到这个性能水平，必须使用超低噪声基准电压源。

制造商:Analog Devices Inc.产品种类:模数转换器 - ADCRoHS: 系列:安装风格:SMD/SMT封装 / 箱体:MSOP-10分辨率:16 bit通道数量:1 Channel接口类型:3-Wire, SPI采样比:120 S/s输入类型:Differential结构:Sigma-Delta最小工作温度:- 40 C最大工作温度:+ 105 C封装:Cut Tape封装:MouseReel封装:Reel高度:0.85 mm输入电压:+/- 2.5 V长度:3 mm转换器数量:1 Converter宽度:3 mm商标:Analog Devices参考类型:External增益误差:+/- 10 uVINL - 积分非线性:+/- 15 ppmADC 输入端数量:1 Input工作电源电压:5 VPd-功率耗散:800 uW产品类型:ADCs - Analog to Digital Converters采样和保持:No3000子类别:Data Converter ICs单位重量:143.200 mg

晶振与晶体的区别

晶振是有源晶振的简称，又叫振荡器。英文名称是oscillator。晶体则是无源晶振的简称，也叫谐振器。英文名称是crystal.

无源晶振(晶体)一般是直插两个脚的无极性元件，需要借助时钟电路才能产生振荡信号。常见的有49U、49S封装。

有源晶振(晶振)一般是表贴四个脚的封装，内部有时钟电路，只需供电便可产生振荡信号。一般分7050、5032、3225、2520几种封装形式。

晶体是晶体谐振器的简称，谐振器是指产生谐振频率的元器件，主要起频率控制的作用，所有电子产品涉及频率的发射和接收都需要谐振器，产生频率的作用，具有稳定，抗干扰性能良好的特点，广泛应用于各种电子。晶体谐振器封壳里面只有晶片，没有任何电路，参数有负载电容，频差，电阻。在焊接电路中，两旁需要电容电阻等电子元器件来助起振。

(素材来源：chinaaet和ttic.如涉版权请联系删除。特别感谢）
