LTM4691是高效率、双路输出降压型μModule®降压稳压器，能够通过2.25 V至3.6 V输入电压为每通道提供2 A连续输出电流。

开关模式电源采用3 mm × 4 mm × 1.18 mm小型LGA封装。这个小型封装中包含开关控制器、功率FET、电感和所有支持元件。每个输出可通过电阻独立设置的可编程电压范围为0.5 V至2.5 V。

LTM4691放在一枚硬币和1210大小的陶瓷电容旁，可以看到它外形纤薄

LTM4691的每路输出可提供2 A电流，并且只有几个小电容和电阻。μModule稳压器包括内部反馈环路补偿，可减小额外元件的数量和尺寸。开关频率默认为2 MHz，没有任何外部元件或输入，但可以同步到1 MHz至3 MHz外部时钟。

制造商: Texas Instruments

产品种类: 门驱动器

产品: Isolated Gate Drivers

类型: Half-Bridge

安装风格: SMD/SMT

封装 / 箱体: SOIC-16

激励器数量: 1 Driver

输出电流: 10 A

电源电压-最小: 3 V

电源电压-最大: 5.5 V

上升时间: 28 ns

下降时间: 24 ns

最小工作温度: - 40 C

最大工作温度: + 150 C

系列: UCC21750-Q1

封装: Cut Tape

封装: Reel

输出电压: 33 V

技术: SiC

商标: Texas Instruments

传播延迟—最大值: 90 ns

湿度敏感性: Yes

Pd-功率耗散: 985 mW

产品类型: Gate Drivers

工厂包装数量: 2000

子类别: PMIC - Power Management ICs

单位重量: 754.500 mg

为尽可能提高反馈环路的性能，只需添加几个小外部电容就可完成内部补偿的环路——从而产生足够的稳定裕量和出色的瞬态响应性能。其他特性包括PGOOD信号、输出过压保护、过热保护、精密运行阈值和输出短路保护。

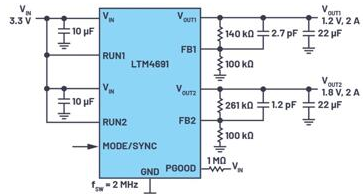

VIN = 3.3 V、VOUT1 = 1.2 V、VOUT2 = 1.8 V和

fSW = 2 MHz的LTM4691设置的简化原理图。LTM4691 VIN = 3.3 V、VOUT1 = 1.2 V、VOUT2 = 1.8 V、fSW = 2 MHz、

IOUT1 = 2 A、IOUT2 = 2 A以及Ta = 23°C，无强制气流。

图5.LTM4691 VIN = 3.3 V、VOUT1 = 1.2 V、VOUT2 = 1.8 V和fSW = 2 MHz的效率曲线

LTM4691外形小巧紧凑，适合紧密空间。可以说对于紧凑型设计同样重要：LTM4691的热性能和效率很高，可尽量减少对笨重热缓解元件的需求。为适应微型封装，并没有牺牲瞬态响应性能和输出稳定性。
