集成式锁相环和压控振荡器

发布时间:2020/10/13 23:40:38 访问次数:1259

市场对更高带宽和更高数据速率的需求日益增加,系统频率和调制速率要求不断提高。随着曾经用于军事和国防领域的应用进入消费市场,低功耗变得至关重要。在满足这些要求的同时,还需要保证:不会牺牲电气性能或功能。为了满足这些要求,除了改善进信噪比(SNR)、误码率(BER)和用户熟悉的优质服务外,还必须改善本地振荡器(LO)的相位噪声。

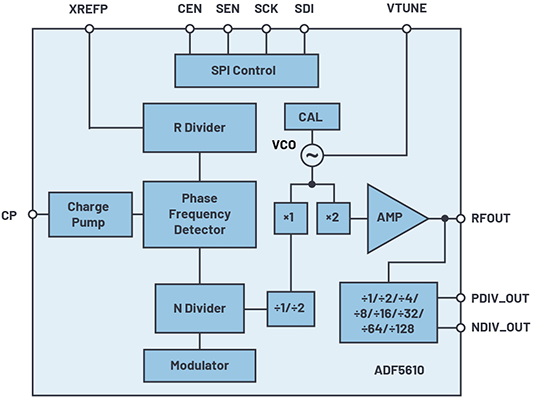

新推出的ADF5610是一款集成式锁相环(PLL)和压控振荡器(VCO),充分体现了ADI致力于解决这些问题最终取得的成果。频率覆盖范围

ADF5610总共覆盖8个倍频,VCO基波频率范围为3.65 GHz至7.3 GHz,此频率可反馈给PLL,以最小化相位噪声。单端输出(RFOUT)使基波频率翻倍,可提供7.3 Ghz至14.6 GHz频率,而差分输出通过使用1/2/4/8/16/32/64/128分频设置,同时支持57 MHz至14.6 GHz全频率范围。

制造商: Analog Devices Inc.

产品种类: 开关稳压器

RoHS: 详细信息

安装风格: SMD/SMT

封装 / 箱体: LFCSP-24

输出电压: Adjustable

输出电流: 6 A

输出端数量: 1 Output

最大输入电压: 20 V

拓扑结构: Buck

最小输入电压: 4.5 V

开关频率: 200 kHz

最小工作温度: - 40 C

最大工作温度: + 125 C

系列: ADP2386

封装: Cut Tape

封装: MouseReel

封装: Reel

高度: 0.73 mm

长度: 4 mm

类型: Step Down

宽度: 4 mm

商标: Analog Devices

湿度敏感性: Yes

产品类型: Switching Voltage

制造商: Analog Devices Inc.

产品种类: 开关稳压器

RoHS: 详细信息

安装风格: SMD/SMT

封装 / 箱体: LFCSP-24

输出电压: Adjustable

输出电流: 6 A

输出端数量: 1 Output

最大输入电压: 20 V

拓扑结构: Buck

最小输入电压: 4.5 V

开关频率: 200 kHz

最小工作温度: - 40 C

最大工作温度: + 125 C

系列: ADP2386

封装: Cut Tape

封装: MouseReel

封装: Reel

高度: 0.73 mm

长度: 4 mm

类型: Step Down

宽度: 4 mm

商标: Analog Devices

湿度敏感性: Yes

产品类型: Switching Voltage

工厂包装数量: 1500

子类别: PMIC - Power Management ICs

单位重量: 51.300 mg

24位小数分辨率相当不错,与ADF5610的精确频率模式功能配合使用时,有可能实现零(0 Hz)误差频率生成。将ADF5610用作本地振荡器时,因为标称输出功率为5 dBm,所以可以直接通过RFOUT端口驱动有源混频器,这样无需额外的放大电路,可以节省宝贵的电路板空间。采用单端方式使用时,差分分频器(PDIVOUT/NDIVOUT)的标称输出功率为2 dBm,但是,在窄带应用中,可以通过低损耗巴伦或混合耦合器将差分进行组合,以实现1~2dB输出功率的增加。

如今低功耗非常重要,ADF5610在低电流模式、禁用输出分频器时,只消耗低于700 mW的功率,即使在最坏情况(高性能模式,输出分频器设为128分频)下,其功耗稍高于1 W。即使在低电流模式下,ADF5610的相位噪声性能在同类产品中也处于领先水平,仅增加2 dBc/Hz。

ADF5610还具有出色的杂散性能,PFD杂散低至-105 dBc,带内未滤波的整数边界杂散标称值为-45 dBc。小尺寸ADF5610 PLL/VCO采用7 mm × 7 mm、48引脚基板栅格阵列(LGA)封装。


(素材来源:eccn和ttic.如涉版权请联系删除。特别感谢)



市场对更高带宽和更高数据速率的需求日益增加,系统频率和调制速率要求不断提高。随着曾经用于军事和国防领域的应用进入消费市场,低功耗变得至关重要。在满足这些要求的同时,还需要保证:不会牺牲电气性能或功能。为了满足这些要求,除了改善进信噪比(SNR)、误码率(BER)和用户熟悉的优质服务外,还必须改善本地振荡器(LO)的相位噪声。

新推出的ADF5610是一款集成式锁相环(PLL)和压控振荡器(VCO),充分体现了ADI致力于解决这些问题最终取得的成果。频率覆盖范围

ADF5610总共覆盖8个倍频,VCO基波频率范围为3.65 GHz至7.3 GHz,此频率可反馈给PLL,以最小化相位噪声。单端输出(RFOUT)使基波频率翻倍,可提供7.3 Ghz至14.6 GHz频率,而差分输出通过使用1/2/4/8/16/32/64/128分频设置,同时支持57 MHz至14.6 GHz全频率范围。

制造商: Analog Devices Inc.

产品种类: 开关稳压器

RoHS: 详细信息

安装风格: SMD/SMT

封装 / 箱体: LFCSP-24

输出电压: Adjustable

输出电流: 6 A

输出端数量: 1 Output

最大输入电压: 20 V

拓扑结构: Buck

最小输入电压: 4.5 V

开关频率: 200 kHz

最小工作温度: - 40 C

最大工作温度: + 125 C

系列: ADP2386

封装: Cut Tape

封装: MouseReel

封装: Reel

高度: 0.73 mm

长度: 4 mm

类型: Step Down

宽度: 4 mm

商标: Analog Devices

湿度敏感性: Yes

产品类型: Switching Voltage

制造商: Analog Devices Inc.

产品种类: 开关稳压器

RoHS: 详细信息

安装风格: SMD/SMT

封装 / 箱体: LFCSP-24

输出电压: Adjustable

输出电流: 6 A

输出端数量: 1 Output

最大输入电压: 20 V

拓扑结构: Buck

最小输入电压: 4.5 V

开关频率: 200 kHz

最小工作温度: - 40 C

最大工作温度: + 125 C

系列: ADP2386

封装: Cut Tape

封装: MouseReel

封装: Reel

高度: 0.73 mm

长度: 4 mm

类型: Step Down

宽度: 4 mm

商标: Analog Devices

湿度敏感性: Yes

产品类型: Switching Voltage

工厂包装数量: 1500

子类别: PMIC - Power Management ICs

单位重量: 51.300 mg

24位小数分辨率相当不错,与ADF5610的精确频率模式功能配合使用时,有可能实现零(0 Hz)误差频率生成。将ADF5610用作本地振荡器时,因为标称输出功率为5 dBm,所以可以直接通过RFOUT端口驱动有源混频器,这样无需额外的放大电路,可以节省宝贵的电路板空间。采用单端方式使用时,差分分频器(PDIVOUT/NDIVOUT)的标称输出功率为2 dBm,但是,在窄带应用中,可以通过低损耗巴伦或混合耦合器将差分进行组合,以实现1~2dB输出功率的增加。

如今低功耗非常重要,ADF5610在低电流模式、禁用输出分频器时,只消耗低于700 mW的功率,即使在最坏情况(高性能模式,输出分频器设为128分频)下,其功耗稍高于1 W。即使在低电流模式下,ADF5610的相位噪声性能在同类产品中也处于领先水平,仅增加2 dBc/Hz。

ADF5610还具有出色的杂散性能,PFD杂散低至-105 dBc,带内未滤波的整数边界杂散标称值为-45 dBc。小尺寸ADF5610 PLL/VCO采用7 mm × 7 mm、48引脚基板栅格阵列(LGA)封装。


(素材来源:eccn和ttic.如涉版权请联系删除。特别感谢)
