量子效率集成式斩波器稳定放大器

发布时间:2020/10/2 22:17:47 访问次数:1971

霍尔效应锁存器 ICMLX92214,可简化设计并确保稳定的磁特性。该器件面向电动工具、个人电脑、服务器和家用电器等成本敏感型应用。

MLX92214 是一款全新的锁存器,具有极高的磁灵敏度,可简化磁铁选择,在气隙大小上不受限制。该器件采用混合信号 CMOS 技术,具有集成式斩波器稳定放大器,可消除输出偏移。该器件的功耗也很低,典型工作电流为 2.1 mA,电源电压范围为 2.5 V 至 5.5 V,有助于延长电池供电设备的运行时间。

MLX92214 还可以提高高品质设备的耐用性。6 kV (HBM) 的 ESD 耐受能力可提高诸如手动工具等应用的可靠性。此外,小巧的 CMOS 芯片尺寸降低了对机械应力的敏感性。

MLX92214 能够在高达 10 kHz 的频率下进行切换,在高转速下实现高采样频率的精确测量。操作 (BOP) 和释放 (BRP) 开关点的值具有对称性,可确保实现可预测的锁存特性以及在整个工作温度范围内的稳定性。该产品提供两种温度等级,分别为- 40°C 至 125°C 和 -40°C 至 150°C。

把每个功能模块分离开来,以 100,200,300……记录,并且用虚框标明。

输入模块在图的左半部分,输出模块在右半部分,电源在左上半部分,MCU 在中间部分。

选择最常用的电阻和电容,缺省电阻(精度如 5%,封装 0603),缺省电容(精度如 10%,封装 0603,耐压 50V),如有与之不同则必须显示出来。

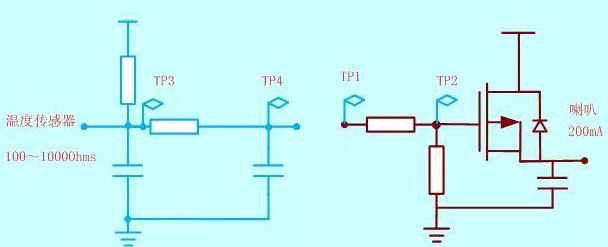

确认在每个信号点添加测试点。

标号需按照以下定义:

地平面符号如下:

注明输入 / 输出信号的功能(简写形式),输入 / 输出信号的大小(电流)。电源信号注明电压大小和最大电流。敏感信号需要注明。

采用 3 引脚纤薄小外形晶体管 (TSOT) 表面贴装式封装,是独立 PCB 应用的理想之选。

夜视技术市场涵盖了广泛的应用,主要目的在于给操作员提供视觉辅助分析。通常要求系统具有良好的便携性以及低功耗。现代的夜视系统已数字化并带有高端图像处理功能,可以实现模糊场景分析。

传感器本身的性能就变得极其重要。理想状况,极度低光照状态下每一个光子都必须转化为有效信号,从而最终图像可以清晰分辨所有细节。

基于Teledyne e2v一款用于低照度科研CMOS图像传感器(CIS),560万像素分辨率(2440x2304)。其像素为6.5微米,支持全局快门跟卷帘快门模式,最大速度为88帧每秒。这一单芯片架构属全数字并为非常低噪声应用作出优化[1]。这一CIS能够在全速卷闸快门下实现亚电子时间噪声,并在全局快门下实现5电子时间噪声。

感器最初是基于标准CMOS工艺设计,然后转移到特定的厚和高阻抗硅物料(HiRes)以实现从可见光到近红外(NIR)更高灵敏度和良好的空间分辨率和更大的量子效率(QE)。像素的微透镜以零缝隙(zero-gap)方法优化,实现最大80%的量子效率。专有的像素彩色马赛克阵列或单色阵列,使得传感器适用于日间和夜视应用。
