这种工作方式即称为扫描方式，它将串行程序工作和电器并行工作两种关系协调了起来。另外，单片机执行一条指令的时间是μs级，执行一个扫描周期的时间为几ms乃至几十ms。相对于电器的动作时间而言，扫描周期是短暂的，可以认为在一个扫描周期内输入端子的状态是不变的，而对其状态变化的采集和处理也是实时的，从而满足了实时控制的要求。

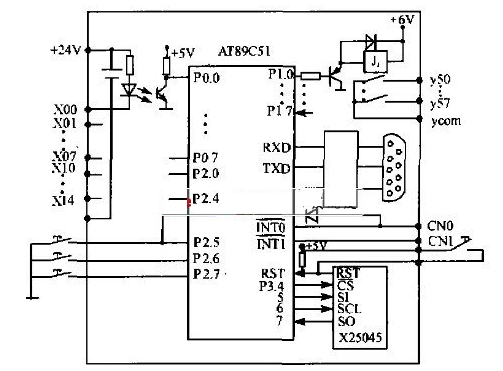

系统硬件配置以AT89C51(以下简称51)单片机为核心。该单片机有4 KB闪存，不必扩展程序存储器，其4个I/O口共32个I/O引脚，都可供用户使用，其中P0.7~0.0，P2.4~2.0共13个脚经光耦隔离后连到相应的输入端子X07~X00，X14~X10。可以用行程开关、液位开关、霍耳开关和手动按钮等进行输入。开关接通时，相应引脚为"0"，取反后存入输入缓冲区。

P1.7~1.0共8个引脚用于输出控制：P1.i为"0"时，相应的PNP管导通，继电器Ji线圈通电，其触点Y5i接通，可驱动220 V/3 A的负载。

LS10-13BxxR3P系列，从客户角度出发，追求综合性价比，细化用户需求，采用更优拓扑，在不严苛要求电压精度的应用场合，体积与成本再次突破，同时满足“305全工况”。

超小体积，超轻量级

长度与高度进一步下降;仅28.84*17.2*14.05mm，重量仅8.2g，使得客户极大的提高空间利用率;

宽电压范围：85-305VAC/90-430VDC

系列满足全球通用电压要求，110/220/277VAC等标准电压均适用;

百搭设计，降低客户系统成本

不同环境对于使用要求不一样;利用外围百搭设计的巧妙构思，很好解决了客户的烦恼。仅仅需要简单的更改外围电路，就可以使产品既可以用于消费类产品，在低成本竞争中脱颖而出，也可以用于工业场合中最严酷的户外极端苛刻环境，满足极高可靠性要求。

低功耗、高效率

空载功耗低至0.1W;

效率高达84%;

超宽输入电压范围：85 - 305VAC/ 90- 430VDC

交直流两用(同一端子输入电压)

工作温度范围：-40℃ to +85℃

百搭应用、布局灵活

超小体积、高功率密度、绿色环保

空载功耗低至0.1W

输出短路、符合IEC/EN61558、IEC/EN60335 标准

符合IEC/EN/UL62368 标准(认证中)
