41-670模块提供5/6线4通道的配置用于LVDT/RVDT或Resolver仿真，或4线8通道配置用于LVDT/RVDT仿真。LVDT/RVDT模块上每组提供一个独立的激励输入，另外也可从模块内部产生激励信号。每个通道还可共享激励信号用于同步测试。该系列模块能够提供0.25 VRMS至38 VRMS 的激励电压，频率范围从300 Hz至20 kHz。这就意味着41-670系列模块能够仿真的LVDT、RVDT或Resolver的范围是很广的。

输入和输出信号之间的相位关系会自动调整为滞后一个周期，因此可以消除相位延迟。如果上述情况不适用，则可以使用其中一个输出来传递输入信号，从而与输出产生同相信号，然后可以将其用于解调。41-670系列模块还具有额外的内置继电器，可对每个通道的输入和输出设置短路或开路，因此不需要外部开关来注入故障。可程控的相位延迟还可以用来模拟故障的传感器或线缆，人为抵消单个或多个输出。

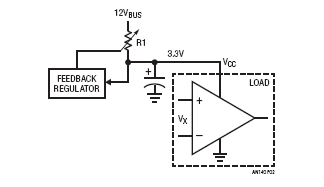

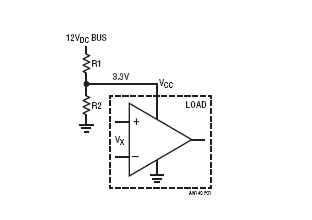

前端电源提供一个12V总线供电轨。而在系统板上，运算放大器需要3.3V供电电压。产生3.3V电压最简单的方式是对12V总线使用电阻分压器，如图1所示。效果好吗？答案通常是否定的。在不同的工作条件下，运算放大器的VCC引脚电流可能有所不同。  如果使用固定电阻分压器，IC VCC电压会随着负载的不同而不同。而且，12V总线输入可能调节不佳。同一系统中可能有多个其他负载共用12V供电轨。由于总线阻抗，12V总线电压随总线负载条件而变化。因此，电阻分压器无法向运算放大器提供经过调节的3.3V电压，来确保正常运行。因此，需要专用电压调节环路。如图2所示，反馈环路需要调节顶部电阻R1值，以便在VCC上动态调节3.3V。

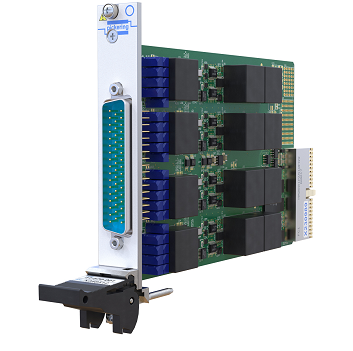

竞争产品通常只提供一个功能，非常局限。而我们的41-670 LVDT/RVDT/Resolver仿真模块在功能上比它们丰富很多。我们的一个模块可以实现几种产品的功能，并且只占用一个PXI槽位。我们听取了客户的意见，为他们提供了功能全面的解决方案。该解决方案功能新颖且易于使用，例如提供直观的驱动程序以及用于简单地进行手动控制的图形化软件面板。

41-670系列模块还具有其他一些特点，比如对输入输出变压器均进行了隔离、操作频带很宽、可测量并显示每个输入的频率和幅度。该系列模块的目标应用包括飞机机翼和起落架控制、炮/导弹发射器瞄准、卫星、工业自动化的运动控制以及涡轮机和核反应堆。应客户要求还可以提供PXIe版本的模块。Pickering还可提供类型齐全的配套线缆和接线端子板等配件。
