输出驱动电流及吸收电流的最大值

发布时间:2020/9/7 13:09:03 访问次数:857

为了避免高频信号通过印制导线时产生的电磁辐射,在印制电路板布线时,还应注意以下几点:

尽量减少印制导线的不连续性,例如导线宽度不要突变,导线的拐角应大于90度禁止环状走线等。

时钟信号引线最容易产生电磁辐射干扰,走线时应与地线回路相靠近,驱动器应紧挨着连接器。

总线驱动器应紧挨其欲驱动的总线。对于那些离开印制电路板的引线,驱动器应紧紧挨着连接器。

数据总线的布线应每两根信号线之间夹一根信号地线。最好是紧紧挨着最不重要的地址引线放置地回路,因为后者常载有高频电流。

在印制板布置高速、中速和低速逻辑电路时,应按照方式排列器件。

为了抑制出现在印制线条终端的反射干扰,除了特殊需要之外,应尽可能缩短印制线的长度和采用慢速电路。必要时可加终端匹配,即在传输线的末端对地和电源端各加接一个相同阻值的匹配电阻。根据经验,对一般速度较快的TTL电路,其印制线条长于10cm以上时就应采用终端匹配措施。匹配电阻的阻值应根据集成电路的输出驱动电流及吸收电流的最大值来决定。



一般信息

数据列表

OPA376, 2376, 4376;

标准包装

3,000

包装

标准卷带

零件状态

有源

类别

集成电路(IC)

产品族

线性器件 - 放大器 - 仪器、运算放大器、缓冲放大器

系列

e-trim™

其它名称

296-39130-2

OPA376AIDBVR-ND

规格

放大器类型

通用

电路数

1

输出类型

满摆幅

压摆率

2V/µs

增益带宽积

5.5MHz

电流 - 输入偏置

.2pA

电压 - 输入失调

5µV

电流 - 电源

760µA

电流 - 输出/通道

50mA

电压 - 电源,单/双(±)

2.2V ~ 5.5V,±1.1V ~ 2.75V

工作温度

-40°C ~ 125°C

安装类型

表面贴装型

封装/外壳

SC-74A,SOT-753

供应商器件封装

SOT-23-5

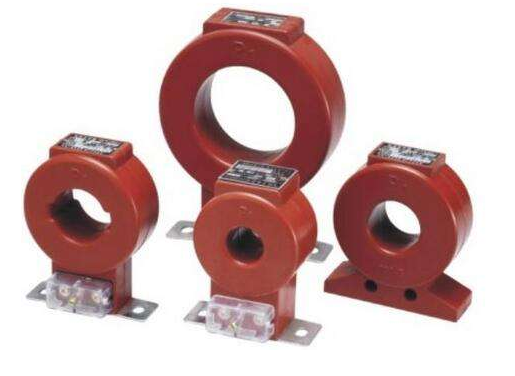

电流互感器是一种特殊的变压器,其“变流比”和一次、二次的匝数相关,因电流互感器的二次侧输出都是5A,故改变一次侧的匝数,就改变了电流互感器变流比。

对于“互感器上铭牌是标50/5电流”,安装时一次侧应该穿绕3圈,就可以做到50/5的变流比;穿绕2圈即为75/5的;一次穿绕1圈(即穿芯安装)就是150/5的规格了。

电流互感器的接线应遵守串联原则:即一次绕阻应与被测电路串联,而二次绕阻则与所有仪表负载串联;

按被测电流大小,选择合适的变化,否则误差将增大,同时,二次侧一端必须接地,以防绝缘一旦损坏时,一次侧高压窜入二次低压侧,造成人身和设备事故;

二次侧绝对不允许开路,因一旦开路,一次侧电流I1全部成为磁化电流,引起φm和E2骤增,造成铁心过度饱和磁化,发热严重乃至烧毁线圈;同时,磁路过度饱和磁化后,使误差增大,电流互感器在正常工作时,二次侧近似于短路,若突然使其开路,则励磁电动势由数值很小的值骤变为很大的值,铁芯中的磁通呈现严重饱和的平顶波,因此二次侧绕组将在磁通过零时感应出很高的尖顶波,其值可达到数千甚至上万伏,危及工作人员的安全及仪表的绝缘性能.

(素材:chinaaet和ttic.如涉版权请联系删除)
