有利于散热的角度出发，印制版最好是直立安装，板与板之间的距离一般不应小于2cm，而且器件在印制版上的排列方式应遵循一定的规则：

自由对流空气冷却的设备，最好是将集成电路(或其它器件)按纵长方式排列;对于采用强制空气冷却的设备，最好是将集成电路(或其它器件)按横长方式排列：

同一块印制板上的器件应尽可能按其发热量大小及散热程度分区排列，发热量小或耐热性差的器件(如小信号晶体管、小规模集成电路、电解电容等)放在冷却气流的最上流(入口处)，发热量大或耐热性好的器件(如功率晶体管、大规模集成电路等)放在冷却气流最下游。

在水平方向上，大功率器件尽量靠近印制板边沿布置，以便缩短传热路径;在垂直方向上，大功率器件尽量靠近印制板上方布置，以便减少这些器件工作时对其它器件温度的影响。

对温度比较敏感的器件最好安置在温度最低的区域(如设备的底部)，千万不要将它放在发热器件的正上方，多个器件最好是在水平面上交错布局。

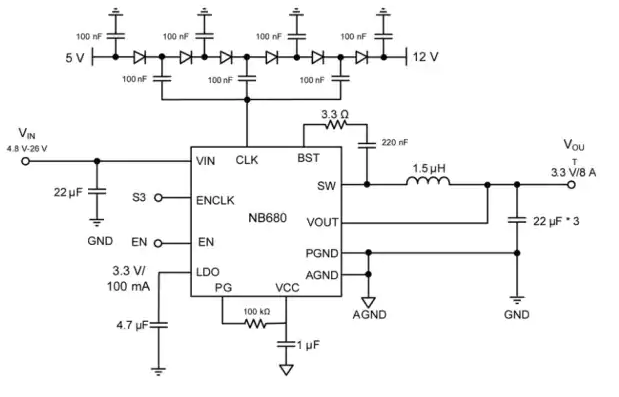

单片电力系统NB680/1同步降压变换器设计为全集成、高频、同步、整流、降压、开关模变换器。在QFN 2mm x 3mm封装中，NB680/1转换器提供了一个非常紧凑的解决方案，在4.5V到26V的宽输入电源范围内实现6/6.5/8A连续输出电流和7.5/10A峰值输出电流，具有出色的负载和线路调节能力。基于MPS专有的开关损耗降低技术和内部低RON功率mosfet, NB680/1转换器在大输出电流负载范围内高效工作。自适应恒时(COT)控制模式提供了快速的瞬态响应和易于环路稳定。直流自动调谐回路提供良好的负载和线路调节。

全保护功能包括过流限制、过压、欠压和热关闭。

共同的特征

宽工作输入范围

低静态电流

快速瞬态自适应胶辊

直流自动循环

稳定与POSCAP和陶瓷输出电容器

1%的基准电压

内部软启动

输出流量

OCP、OVP、UVP和热关闭

关闭复位通过EN或电源循环

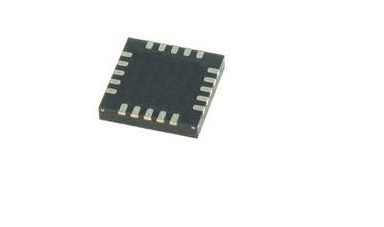

紧凑QFN包装

电流互感器是依据电磁感应原理的，电流互感器是由闭合的铁心和绕组组成，它的一次侧绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路，电流互感器是把一次侧大电流转换成二次侧小电流来使用，二次侧不可开路。

电流互感器二次侧与测量仪表的电流线圈串联形成闭合回路，由于阻抗很小，所以二次接近短路状态，电压很低，但如果二次开路的话，电流互感器其实就相当于一个升压变压器，它二次开路的话，二次没有了电流，失去了电流的平衡作用，铁芯磁通骤增，感应电动势也跟着骤增，导致二次电压大大升高，可升至数百伏甚至数千伏，既容易造成对人的电击，有可能击穿二次线路和电气元件的绝缘，很危险。

铁芯磁通大大增加，铁芯会发热，可能烧毁互感器。而且，由于二次电流为零，电流表、功率表等指示为零，电流继电器也不能正常动作，失去了对一次电路的监视和保护作用。
