测试过IC卡的输入输出电平，结果证明这种IC卡的输入电平与TTL兼容，而输出电平与TTL不兼容。

IC卡的电源提供电路,由于IC卡的电源电压范围为+2.7～+3.6V，而PIC单片机需要的电源为+5V，而且稳压源提供的电压也是+5V，要设计一个稳压模块，给IC卡提供+3V左右的电压。

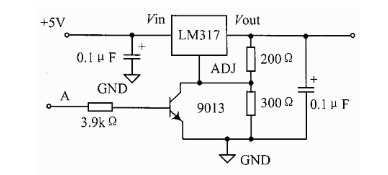

电路的主要元件为LM317芯片，它是三端可调集成稳压器，输出电压为1.25～37V范围内可调。当其Vin端的输入电压在2～40V范围内变化时，电路均能正常工作，输出端Vout和调整端ADJ间的电压等于基准电压1.25V。该芯片内的基电路的工作电流IREF很小，约为50μA，由一个恒流性很好的恒流源提供，所以它的大小不受供电电压的影响，非常稳定。在图3中，B点为电压输出端，为IC卡提供电压。A点为控制端，与单片机的一个端口引脚相连，当该引脚为低电平时，三极管Q1不工作，B点输出电压约为3.15V;

IC卡的上电和下电程序如下。

IC卡上电子程序 IC卡下电子程序

POWERON POWEROOF

BSF STATUS，RP0 BSFSTATUS，RP0

BCF TRISE，0 BCF TRISE，0

BCF RTISE，1 BCF TRISE，1

BCF STATUS，RP0 BCF STATUS，RP0

BCF PORTE，0 BSF PORTE，0

BCF PORTE，1 BSF PORTE，1

CALL DLYTIM CALL DLYTIM

RETURN RETURN

串行外围设备接口SPI(Serial Peripheral Interface)总线技术是Motrola公司推出的一种同步串行接口。SPI总线是一种三线同步总线，因其硬件能力很强，与SPI有关的软件就相当简单，使CPU有更多的时间处理其它事务，因此得到广泛应用。

SPI模式允许8位数据同步发送和接收，支持SPI的所有四种方式。SPI模式传输数据需要四根信号线：串行数据输出(SDO)线、串行数据输入(SDI)线、串行时钟(SCK)和从选择(SS)。其中，从选择线只用于从属模式。

当该引脚为高电平时，三极管Q1工作，B点输出电压约为1.25V。在程序中查询IC卡插座中是否有IC卡，当有IC卡时，将A点所连的单片机引脚设置为低电平，从而为IC卡提供电源;当没有IC卡或对IC卡的操作结束时，将A点连的单片机引脚设置为高电平，从而不给IC卡提供电源。
