TPS65191RHBR无磁水表的基础原理是LC振荡传感器，在该电路中，通过开关K调整，可以在LC电路上实现一个正弦波输出电路，通过K对电容C充电，充满后，将K与电感L连通，电容的电量将通过L放电，由于存在电感L的电能消耗，所以将会呈现一个逐步衰减的正弦波输出。

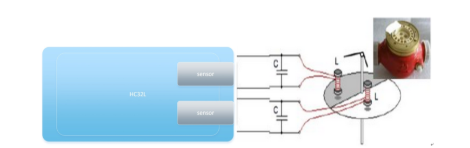

无磁水表通过检测该正弦波衰减过程来实现水表计量。圆盘代表水表的表盘转子，深色区域表示金属表盘区，白色区域表示为非金属表盘区，L为固定的电感线圈。

当对该LC电路充电后，MCU通过检测固定电容C两端的电压，可以获得LC振荡电路中的正弦波。当电感线圈处于金属区，会形成电感涡流，导致更大的电能消耗，正弦波衰减速度更快;当电感线圈处于非金属区，基本不存在涡流，正弦波衰减速度相对较慢。通过MCU来检测正弦波衰减的快慢，可以准确识别出表盘转子处于哪个区域，进而判断表盘位置及圈数，达到水表计量的目的。

用于家庭或工业上测量水量，通过 RS-485 自动远程抄表、 M-Bus 仪表总线、其他无线通信来组建抄表网络。本方案具备抗干扰能力强，功耗超低等优势。

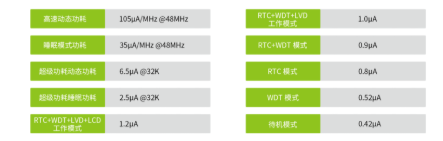

HC32L176系列为高性能、低成本、超低功耗MCU。32位ARM®Cortex ™ -M0+内核、运行速度高达48 MHz、内置32位硬件乘法器、最低工作电压1.8V。待机模式下，4uS即可唤醒。

闪存128kB，RAM 16kB。集成RTC，LCD显示，转换率达1Msps的12位ADC，内置24MHz RC振荡器以降低系统BOM成本。丰富的外设接口I2C x 2、SPI x 2、UART x 6、I/O接受5V输入电压。防盗拷锁码功能，120位UID芯片唯一码可加强软件保护。

Ice Lake-SP将在第二季度发布，面向单路、双路服务器，最多38核心76线程，支持最多16条、八通道的DDR4-3200内存和第二代傲腾持久内存，支持最多64条PCIe 4.0，LGA4189(Socket P4)封装接口，热设计功耗最高270W。

Intel 10nm工艺至今仍仅限于轻薄笔记本，桌面版最快也要到2021年下半年，不过在服务器数据中心市场，今年下半年将迎来10nm Ice Lake-SP，和已发布的14nm Cooper Lake都属于第三代可扩展至强。

一个是16核心32线程，主频2.60-3.19GHz，三级缓存24MB，另一个是24核心48线程，主频2.19-2.89GHz，三级缓存36MB。

28核心56线程，持平目前的最高水平，不过因为是工程样品，频率偏低，基准仅为1.50GHz，最高加速3.19GHz，三级缓存则为42MB(都是每核心1.5MB)。

这颗28核心的Ice Lake-SP组成的双路系统，也就是56核心112线程，单核心成绩为3424，多核心成绩为38079。

AMD目前次顶级的霄龙7742，64核心128线程，主频2.25-3.4GHz，三级缓存256MB，GeekBench 4跑分为单核心4400分左右、多核心35500分左右。

Ice Lake-SP 28核心样品比之单核心性能低了约22%，但毕竟频率太低，未来只要能达到2GHz左右起跳就不是问题，而多核心性能高了大约7%，非常意外，毕竟一则频率低，二则核心也少了8个。

(素材来源：21IC.如涉版权请联系删除。特别感谢）
