Certus™-NX的诸多优势可直接改善终端产品。其6x6 mm的小尺寸封装可用于更小的电路板设计或节省空间便于添加新的系统功能。类似的FPGA竞品封装尺寸为10x10 mm到 13x13 mm，门数相对较少的型号也是如此。尽管Certus™-NX尺寸很小，但能提供更高的I/O密度，为电路板设计人员提供了极大的灵活性。该芯片采用独特的FD-SOI技术，比CMOS工艺功耗更低，实现了功耗和尺寸和全面优化。

TPD1024S对于通信和其他应用，Certus™-NX提供了硬逻辑实现PCIe Gen2和千兆以太网接口，简化了这些常用标准的实现。该器件灵活的I/O引脚速率高达1.5 Gbps，能比竞品FPGA更快地处理通信。为了提高联网设备的安全性，该系列FPGA还拥有加密模块，加速批量加密AES和椭圆曲线（ECDSA）验证。该模块还可以验证外部配置存储器，从而实现安全启动。除Certus™-NX外，没有任何一款逻辑单元少于100K个FPGA拥有ECDSA模块。Certus™-NX初始化速度也比竞品器件快10倍，大大减少了终端用户等待其设备启动的时间。

全新FPGA拥有一个A/D转换器，可以搭配IoT设计中的模拟传感器。结合PWM模式下的可编程输出，该ADC很适合用于电机控制。此外，Certus™-NX可以用作加速器，通过莱迪思sensAI平台或逻辑单元上的特定算法来实现神经网络。在这些设计中，FPGA可以通过高速PCIe接口直接连接到主机处理器，同 时仅占用少量引脚。FD-SOI工艺对软错误具有天然的免疫力，因此Certus™-NX是航空航天应用的理想选择。然而，莱迪思的器件乘法器数量较少，不太适合DSP密集型应用。

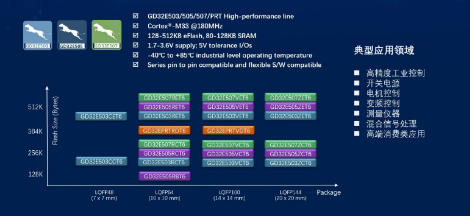

出色的高精度定时器和混合信号集成,GD32E5内置了全新的超高精度定时器(SHRTimer)。它内部拥有5个独立的计数器，可以产生5组2路带死区互补输出的PWM控制信号，频率最高可达11.5GHz，分辨率最快仅为90ps，与其它外设丰富的联动机制更可以产生开关电源、电机控制等各种实际需要的高频波形。

GD32E5的模拟部件也采用了高度集成化的全新设计。为提供准确的模拟测量，芯片集成了3个12位2.6M SPS采样率的高性能ADC，支持全差分输入，配备多达21个可复用通道，并支持16位硬件过采样滤波功能和分辨率可配置，实际有效位数和线性度也比市场同类产品有明显提升。此外还提供了2个12位DAC，3个传播延迟为22ns的超快速比较器。

丰富的外设接口全面助力工业互联网,GD32E5引入了全新的USB 2.0 OTG双功能控制器，内置的硬件PHY为实现设计灵活性提供了多种工作速率，包括480Mbps的高速(HS)模式和12Mbps 的全速(FS)模式。并支持Device、HOST、OTG等工作方式，配合独立的480MHz PLL支持无晶振 (Crystal-less)设计全面降低使用成本。目前正在通过相关认证，并确保符合USB-IF的设计标准要求。

新增的SQPI控制器则可以连接串行、两线、四线并行接口的存储器外设，如SQPI Flash和SQPI PSRAM等。从而方便的扩展外部存储资源，例如用于移动打印机、显示屏、指纹识别、OTA升级等需要较大RAM缓存的场合。全新GD32EPRT专用系列更于片上集成了4MB PSRAM，一步到位满足开发所需。

将提升ADI在HDMI标准机构中的地位，助推HDMI连接技术的未来演进，如HDMI 2.1功能组合和低功耗特性。此外，ADI还将具备认证和合规能力，以确保在客户的整个HDMI开发周期中（从概念形成到认证和产品发布）为其提供各种支持。随着行业的不断发展以及HDMI 2.1的问世，8K和10K视频、增强音频回传、可变刷新率等应用将变得越来越常见。ADI通过更广泛的功能组合和更低的功耗进一步扩大产品的受众，从而使这些技术被更多人采用。

INVECAS HDMI技术团队在该领域拥有悠久的历史，其前身是1995年成立的半导体公司Silicon Image，HDMI技术就是这家公司率先创建的。该团队的管理层在合并到ADI的音视频事业部后将继续发挥关键作用。

通过收购INVECAS HDMI业务，ADI扩展了其传感技术和解决方案组合，从而增强了人机交互体验。与公司的专业技术知识相结合时，各种技术组合所支持的新应用和动态用户接口将使设备能够以开创性方式与世界交互。这些创新旨在解决日益增长的沉浸式体验需求。

ADI公司的产品组合包括业内广泛采用的HDMI接口解决方案，面向高清电视、机顶盒、音视频接收器、投影仪和其他多路输入显示器等应用。
