CIPOS Tiny是Infineon的新一代智能电源模块 (IPM)，可为洗衣机、抽油烟机、房间空调、商用和工业风扇等产品中的变速电机驱动器提供高效的功率密度。

相逆变器模块使用新款Infineon TRENCHSTOP™ IGBT 6，以占板面积比CIPOS Mini系列小33%的尺寸实现了超高效率。此系列模块包含一个3相、电平位移高压驱动IC，并向下兼容3.3V控制器输出。

CIPOS Tiny系列具有600 V的闭锁电压和6 A至20 A的四个输出电流级别。这些模块具有欠压锁定、高精度温度监控和过电流保护等功能，以出色的系统级保护实现故障安全作业。

贸泽还提供多款评估板，它们内置不同版本的CIPOS Tiny模块。这些易于使用的评估板与iMOTION模块化应用设计套件 (MADK) 搭配，可大幅缩短开发时间。

32位微控制器(MCU)RX13T产品组，可对消费电子和工业应用中风机或泵用紧凑型电机进行高效逆变器控制，取代传统电机常用的开关类型控制。其中包括注重能效的工厂设备，如排水、供水泵和数据服务器的冷却风扇;以及需要较长运行时间的电池供电类家用电器产品，如电动工具、真空吸尘器等。

全新RX13T产品组集成了为单电机逆变控制而优化的丰富功能，减少芯片外设元件数量，并提供低引脚数封装，为电机控制带来了更高效率和更低BOM成本。

RX13T MCU是首批以32MHz运行并带有浮点运算单元(FPU)的MCU(注1)，并传承RX产品家族所具备的强大功能，如逆变器控制计时器(MTU3)、12位A/D转换器、可编程增益放大器(PGA)和数据闪存，从而在单芯片上实现无刷直流电机控制。

32位RX产品家族拥有丰富的产品阵容，自10年前推出市场便一直专注于电机控制领域。RX13T展示了瑞萨电子持之以恒地帮助全球客户在每种类型的电机控制解决方案中实现能源和成本效益的承诺。在RX上市10周年之际，我们致力于提供持续的产品创新，以服务使用RX产品家族开发解决方案的客户及合作伙伴。

RX13T产品组是RX产品家族里首款采用紧凑32引脚LQFP封装和48引脚LFQFP封装的产品。此外，还计划发布更小的32引脚5mm x 5mm及48引脚7mm x 7mm QFN封装版本。在逆变器计时器和引脚分配等方面与RX23T和RX24T等现有产品高度兼容，用户可以轻松复用现有硬件及软件设计资源。

瑞萨配备RX13T CPU卡作为开发环境的一部分，支持24V电机控制评估套件(带电机)。具备仿真器功能，用户无需额外的片上调试仿真器，只需通过USB线将CPU卡连接至PC就可以快速启动评估。此外，还提供了用于无传感器矢量控制的电机控制示例代码，并支持Renesas Motor Workbench 2.0电机控制开发支持工具，以帮助开发人员实现电机控制应用的快速评估和开发。

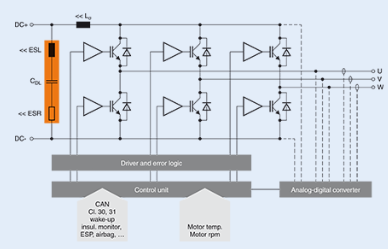

在直流链路中拥有36个CeraLink电容器并连。

逆变器的要求为了使逆变器适用于汽车电动应用，该新型设计必须只能使用汽车级元件。还必须提供极高的电力密度，从而确保紧凑、轻型。为了满足以上需求，Scienlab采用了一种水冷IGBT（电力半导体芯片表面积小），同时优化了控制器和驱动电路板的配置，以节省空间。不过，Scienlab将重点放在逆变器最大组成部分——直流链路的容积和性能。借助CeraLink电容器实现直流链路的紧凑性和灵活性对于直流链路，该电容器具有高达5.5μF/cm3 的很高电容密度。“与其他电容器技术相比，CeraLink提供了电容密度和纹波电流能力的最佳组合，无需牺牲直流链路的任何性能，就能实现紧凑封装。这正是我们的牵引逆变器与其他逆变器的区别所在，单位电容器容积的电容密度和纹波电流能力,对于需要高电容密度和高纹波电流能力的应用，CeraLink电容器技术是不二之选。

(素材来源：21Ic.如涉版权请联系删除。特别感谢）
